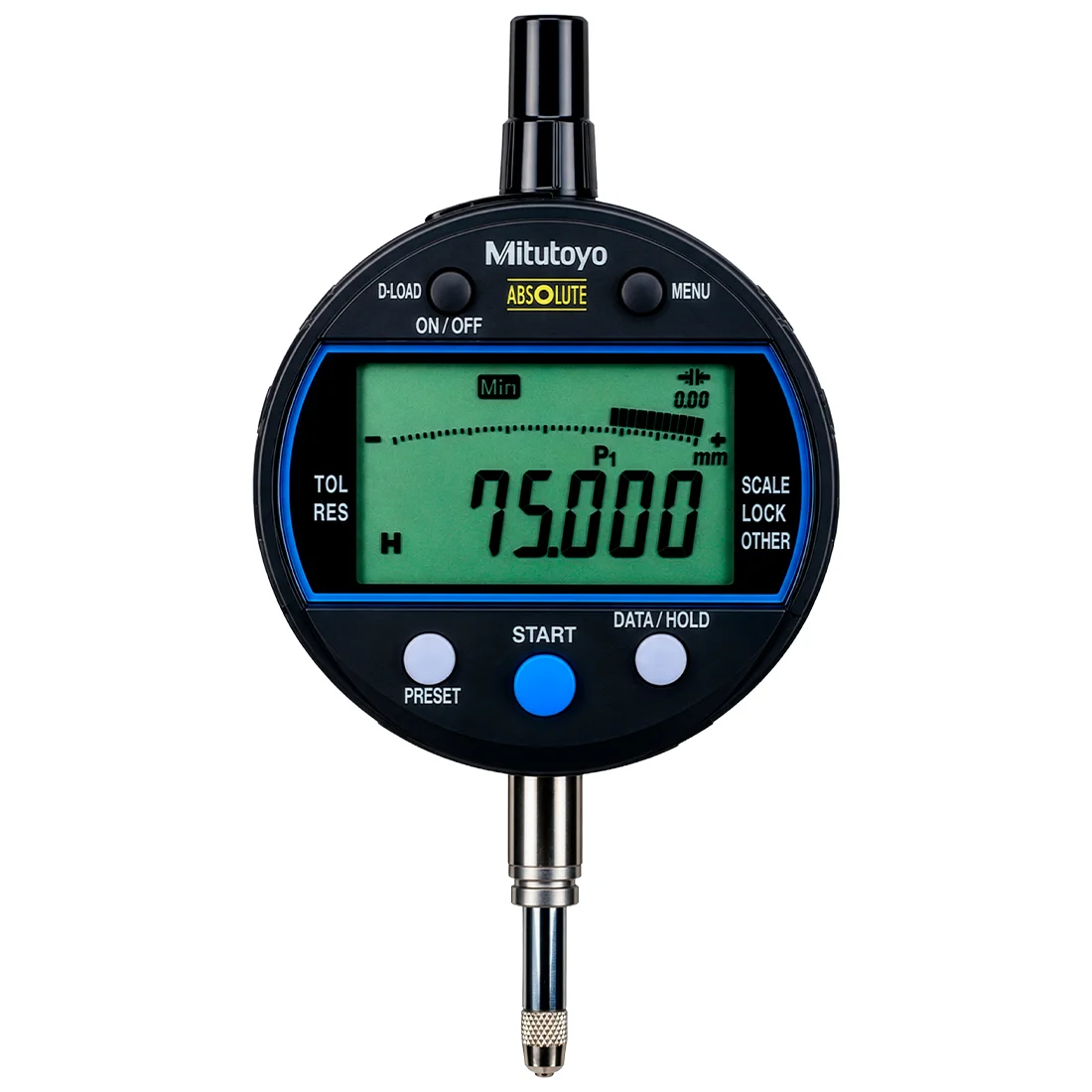

Relógio Comparador Digital 12,7 mm Mitutoyo 543-350B-10
Cód. NCM: 9031.80.99 | Cód. Fornecedor: 543-350B-10
Relógio Comparador Digital 12,7 mm Mitutoyo 543-350B-10
Instrumento de medição milesimal de alta exatidão com tecnologia ABSOLUTE, saída de sinal por coletor aberto NPN para automação industrial, classificação de proteção IP54 contra poeira e fluidos refrigerantes, e tampa traseira lisa para fixação rígida em dispositivos de controle de qualidade.
Automação Direta NPN
Saída por coletor aberto NPN integrada com cabo de 4 metros para envio imediato de sinais de tolerância (GO/±NG) a CLPs e sequenciadores industriais.
Sensor ABSOLUTE
Encoder linear eletrostático de capacitância que preserva a coordenada de origem mesmo após o desligamento, eliminando zeramentos repetitivos.
Proteção Industrial IP54
Estrutura vedada contra poeira e respingos de fluidos refrigerantes em ambientes severos de usinagem e linhas de controle dimensional.
Descrição
O Relógio Comparador Digital Mitutoyo 543-350B-10 (Série ID-C) é desenvolvido especificamente para tarefas de medição comparativa milesimal, inspeção dimensional seriada e integração direta em células robotizadas de fabricação e gabaritos de controle de qualidade. Equipado com o consagrado encoder linear eletrostático de tecnologia ABSOLUTE, o instrumento retém a posição do ponto zero memorizada mesmo quando desenergizado, prevenindo erros de leitura causados por velocidade excessiva de deslocamento do fuso.

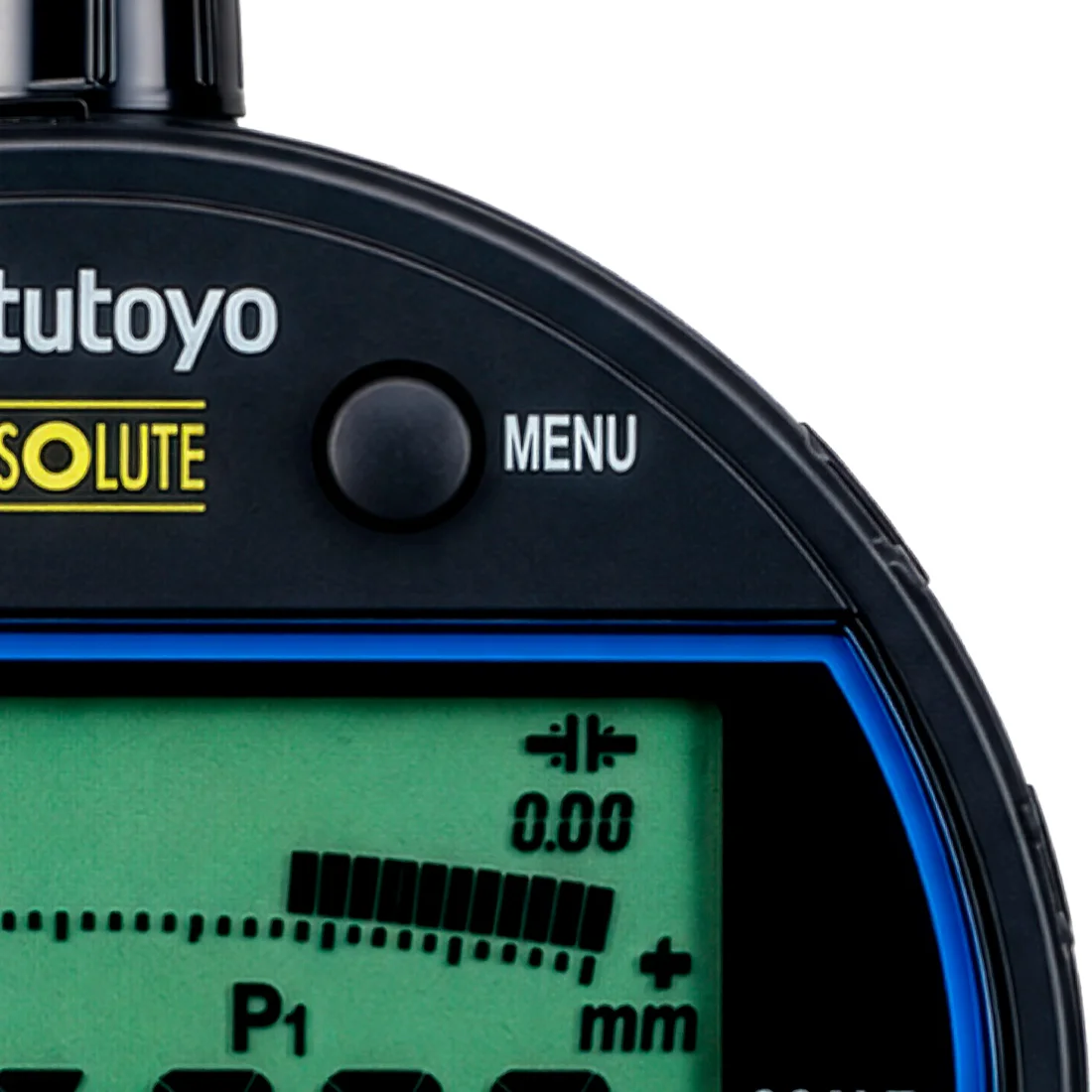

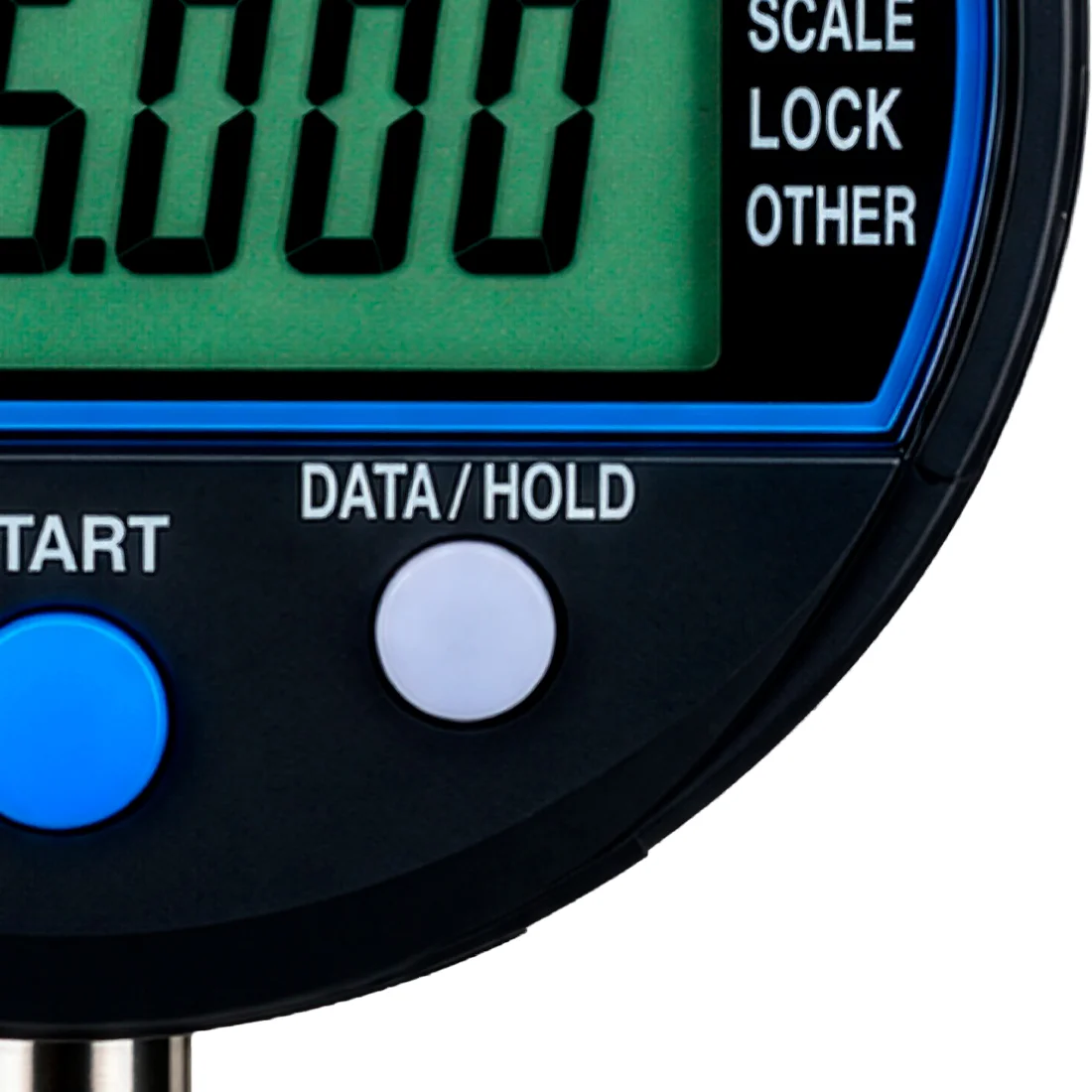

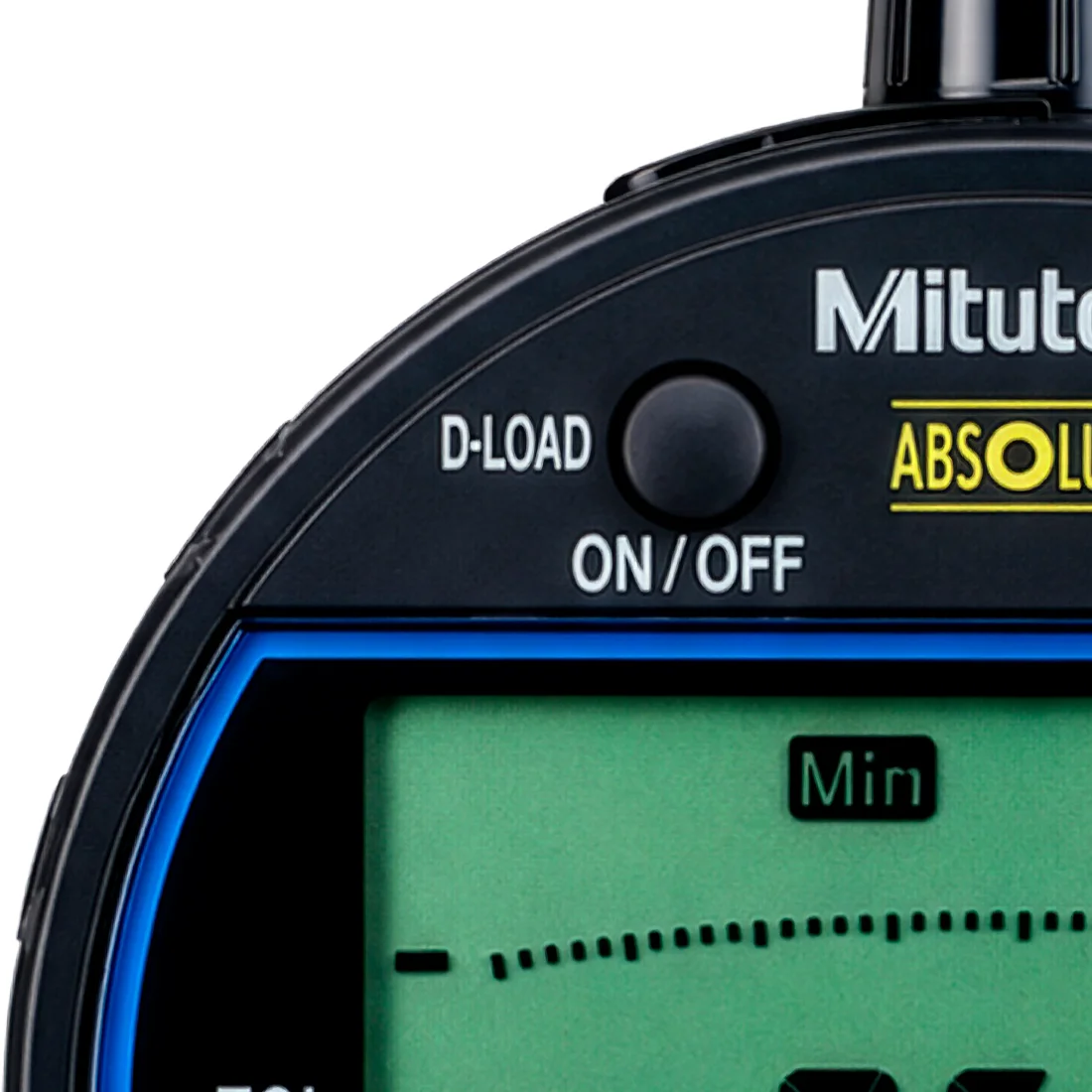

Com faixa de medição de 12,7 mm (0,5") e resolução selecionável de 0,001 mm / 0,01 mm, o modelo destaca-se pela conectividade fabril: opera com alimentação contínua externa (5 a 24 V DC) e dispõe de interface de saída por transistor de coletor aberto NPN (N-channel open drain), transmitindo decisões instantâneas de tolerância (-NG, OK, +NG). O display LCD multifuncional conta com dígitos de 8 mm, escala analógica em barra com 12 opções de configuração e sinalização visual por LEDs bicolores verde/vermelho para triagem imediata no posto de trabalho.
Principais benefícios
- Integração industrial contínua: saída direta de julgamento de tolerância (-NG, OK, +NG) via coletor aberto NPN para conexão com CLPs sem necessidade de interfaces intermediárias.
- Confiabilidade absoluta de medição: sensor ABSOLUTE que mantém a origem de referência memorizada permanentemente, eliminando tempo improdutivo de rezeramento.
- Vedação para piso de fábrica: conformidade com o índice de proteção IP54 (IEC 60529), assegurando imunidade contra poeira suspensa e respingos de óleos refrigerantes.
- Detecção de picos em alta velocidade: frequência de amostragem de até 100 leituras por segundo no modo MAX/MIN/RANGE para inspeção dinâmica de batimento e excentricidade.
- Operação visual assertiva: escala analógica em barra com 12 modos gráficos e LEDs indicadores luminosos (verde/vermelho) que eliminam erros de interpretação visual do operador.
Tabela técnica
| Característica técnica | Especificação Mitutoyo 543-350B-10 |
|---|---|
| Código do produto / Modelo | 543-350B-10 / ID-C112JXB |
| Fabricante | Mitutoyo Corporation |
| Capacidade / Faixa de medição | 12,7 mm (0,5") |
| Resolução configurável | 0,001 mm / 0,01 mm (.00005" / .0001" / .0005" / 0.001 mm / 0.01 mm) |
| Exatidão (Erro máximo admissível) | ± 0,003 mm (3 µm) |
| Repetibilidade | 0,002 mm |
| Histerese | 0,002 mm |
| Força de medição | 2,5 N ou inferior |
| Grau de proteção | IP54 (IEC 60529) |
| Diâmetro da haste de fixação | Ø 8 mm |
| Ponta de contato | Esfera de metal duro (carboneto de tungstênio), rosca métrica M2,5 x 0,45 |
| Tipo de tampa traseira | Tampa lisa (Flat Back - sufixo B) |
| Alimentação elétrica | Externa contínua de 5,0 a 24,0 V DC (±10%) |
| Interface de saída de sinal | Transistor de coletor aberto NPN (-NG, OK, +NG) |
| Comprimento do cabo integrado | 4 metros |
| Taxa de amostragem em modo pico | 100 medições por segundo (MAX / MIN / RANGE) |
IP54: Protegido contra poeira e projeção de água e fluidos refrigerantes em qualquer ângulo.
Recursos de medição e funções operacionais
| Recurso / Função | Tipo de operação | Parâmetro técnico | Aplicação no processo fabril |
|---|---|---|---|
| Julgamento de Tolerância | Elétrico e visual (GO/±NG) | Saída NPN e LEDs bicolores | Triagem e rejeição automatizada de peças fora do padrão |
| Detecção de Pico (Runout) | MAX, MIN e RANGE (TIR) | Amostragem de 100 leituras/s | Inspeção de batimento radial, concentricidade e excentricidade |

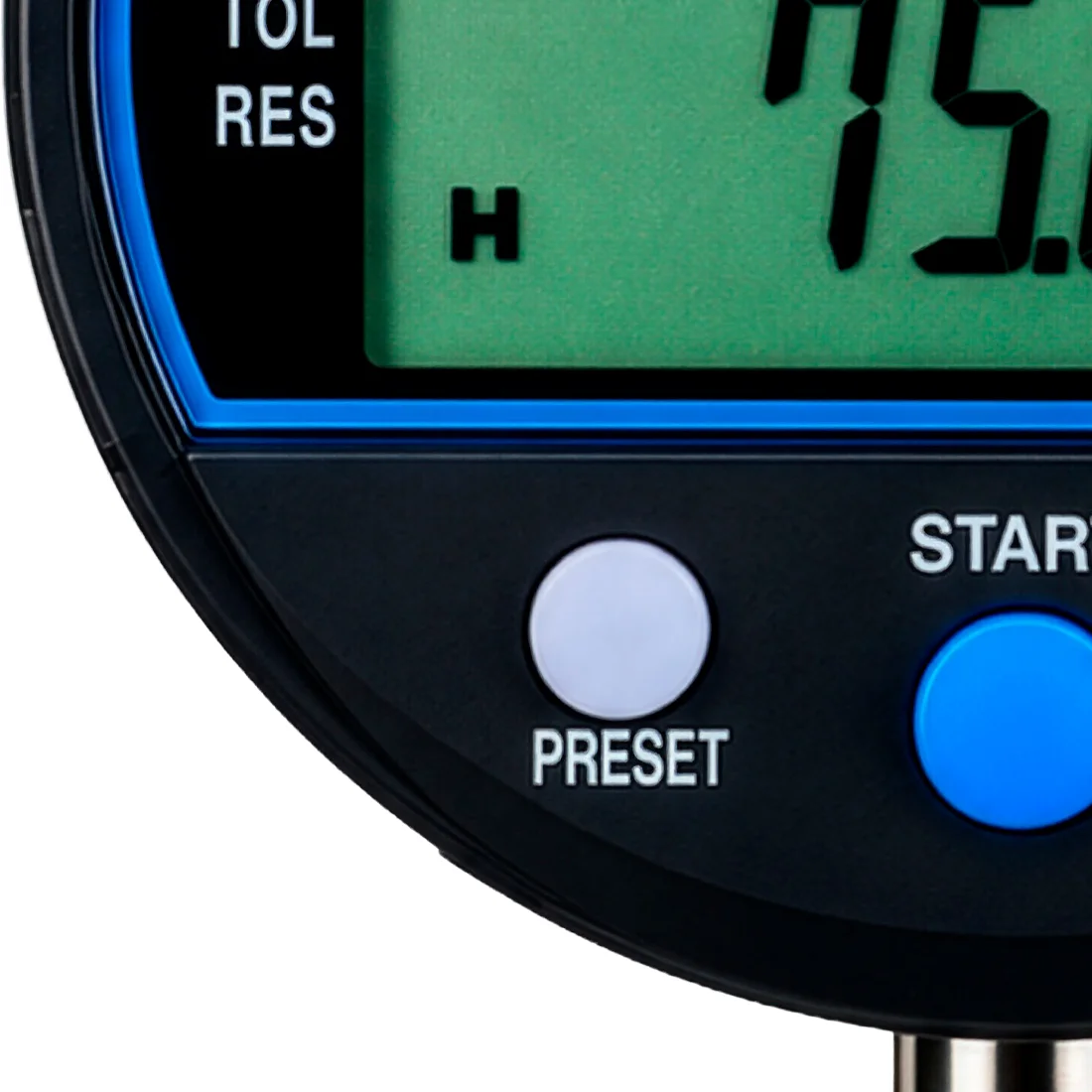

| Função Preset | Memória de coordenadas | Até 3 cotas de referência | Alternância rápida entre gabaritos sem recalibração de zero |
| Inversão de Direção (+/-) | Sentido de contagem | Configurável via teclado | Medições de profundidade e cotas externas/internas |
| Cálculo por Fórmula | Cálculo direto integrado | Fator constante programável (Ax) | Compensação geométrica e medições indiretas sem controlador externo |
| Bloqueio de Funções | Function Lock | Travamento de botões | Segurança metrológica contra ajustes não autorizados em bancada |
Diferenciais construtivos e de sinal
- Cabo industrial de 4 metros pré-cablado para fácil roteamento em máquinas
- Sensor linear eletrostático imune a quedas de energia acidentais
- Tampa traseira lisa que possibilita montagem paralela perfeita em dispositivos
- Ponta esférica de metal duro com resistência superior ao desgaste mecânico
- Mostrador digital de alto contraste com representação gráfica analógica
Aplicações recomendadas
- Dispositivos multisensores de controle geométrico dimensional (gabaritos)
- Células robotizadas de usinagem e postos automatizados de triagem OK/NG
- Bancadas de metrologia para inspeção final de eixos, rolamentos e flanges
- Monitoramento contínuo de excentricidade, planicidade e circularidade
- Linhas seriadas dos setores automotivo, aeroespacial e metalmecânico
Alimentação e montagem mecânica
Padrão de alimentação: Fonte externa contínua de 5 a 24 V DC, projetada para funcionamento ininterrupto em painéis elétricos industriais.
Encaixe mecânico: Haste de fixação no diâmetro normatizado de Ø 8 mm, compatível com suportes articulados, bases magnéticas e dispositivos porta-sensores padrão ISO/JIS.
Resumo
O Relógio Comparador Digital Mitutoyo 543-350B-10 combina a excelência metrológica japonesa com conectividade industrial robusta. Sua resolução milesimal de 0,001 mm aliada à saída direta NPN, grau de proteção IP54 e sensor ABSOLUTE proporciona repetibilidade extrema, eliminação de retrabalhos e produtividade em linhas seriais de alta exigência técnica.
Perguntas frequentes
1. Como é feita a integração da saída NPN com CLPs industriais?
O cabo de sinal de 4 metros possui vias dedicadas para os sinais de julgamento de tolerância (-NG, OK, +NG) em nível coletor aberto NPN, permitindo que as saídas sejam conectadas diretamente às entradas digitais de controladores lógicos programáveis (CLP) com alimentação de 5 a 24 V DC.
2. O relógio comparador necessita de zeramento a cada inicialização?
Não. O sistema ABSOLUTE patenteado pela Mitutoyo registra a posição absoluta da origem. Mesmo quando o equipamento é desligado ou ocorre corte momentâneo de energia, o valor de referência permanece memorizado, sem risco de perda de coordenadas.
3. Qual a vantagem da tampa traseira lisa (Flat Back)?
A tampa traseira lisa (indicada pelo sufixo 'B' no código 543-350B) é essencial para a fixação rígida e plana do instrumento em blocos de medição, placas de gabaritos e dispositivos dedicados de usinagem, onde a orelha de fixação traseira causaria interferência física.
