Relógio Comparador 10 mm Mitutoyo 3046S
Cód. NCM: 9031.80.99 | Cód. Fornecedor: 3046S

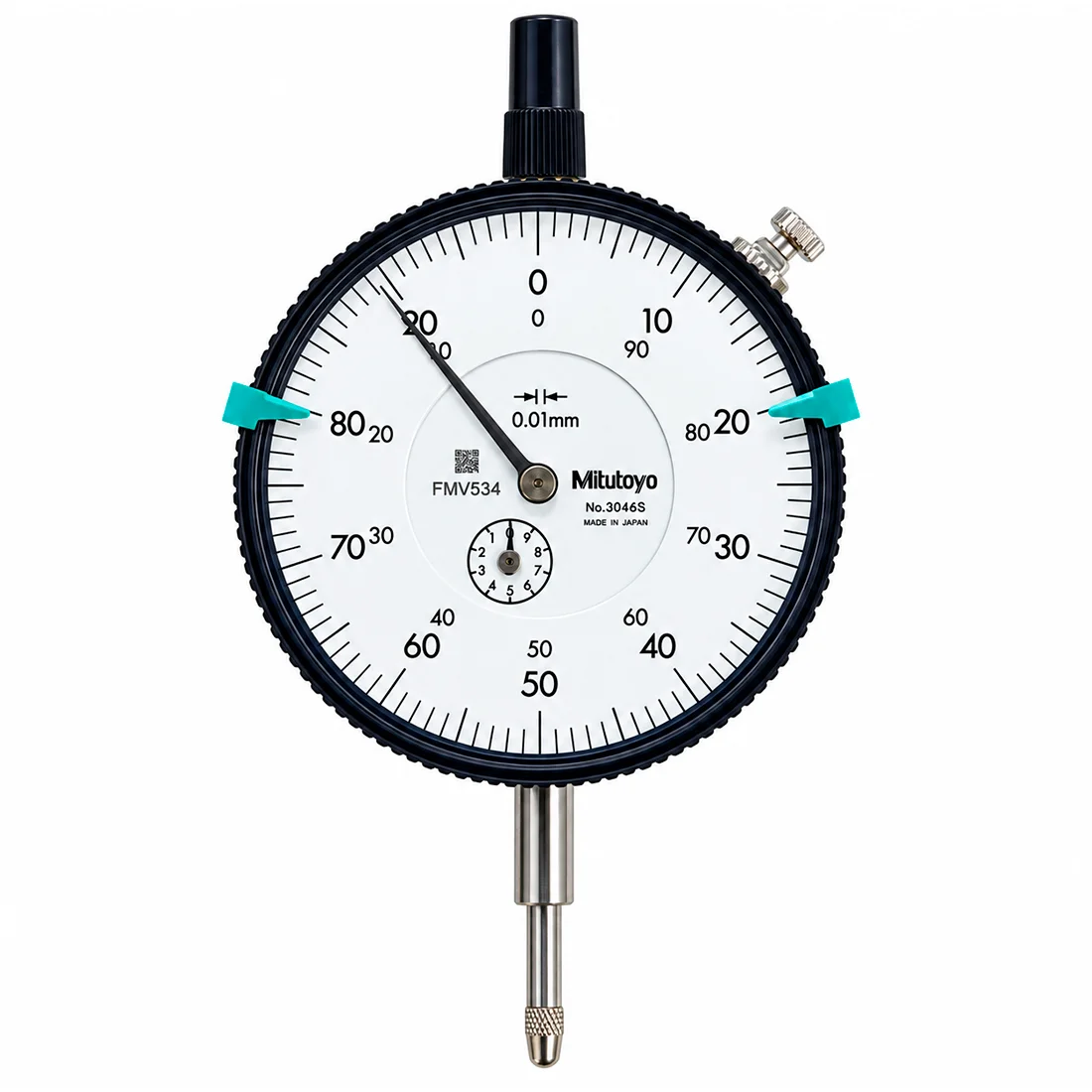

Relógio Comparador Mitutoyo 3046S
Instrumento analógico de alta exatidão com curso de 10 mm, graduação de 0,01 mm e mostrador ampliado Série 3 (78 mm). Desenvolvido com mecanismo antichoque integrado e mancais de rubi para máxima sensibilidade, estabilidade e repetitividade em medições industriais e laboratoriais.
Mostrador Ampliado (Série 3)
Diâmetro de 78 mm para facilitar a leitura rápida em locais distantes ou bancadas, reduzindo a fadiga visual e os erros de leitura.
Mecanismo Antichoque
Sistema patenteado Mitutoyo Shockproof, que protege o trem de engrenagens contra forças de impacto dinâmico na ponta de contato.
Mancais de Rubi
Guias com pedras de rubi lapidadas (jeweled bearings) proporcionando atrito mínimo de rolamento e durabilidade contínua de calibração.
Descrição
O Relógio Comparador Mitutoyo 3046S é a escolha definitiva para profissionais que exigem exatidão máxima em metrologia dimensional. Fabricado segundo os rígidos padrões industriais japoneses da Mitutoyo, este modelo alia resolução métrica de 0,01 mm com curso útil de 10 mm, sendo indispensável em laboratórios de controle de qualidade, ferramentarias e setores de usinagem.

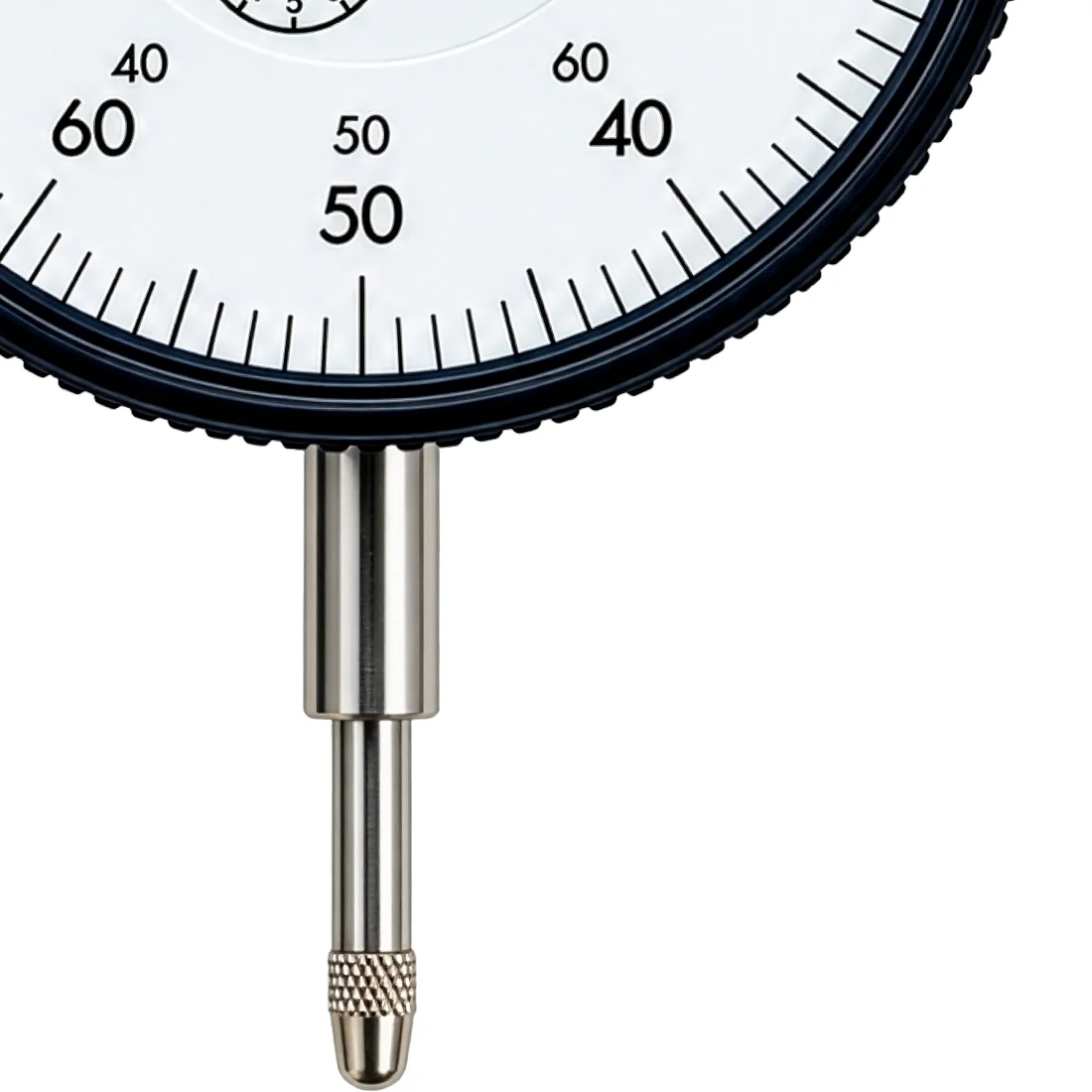

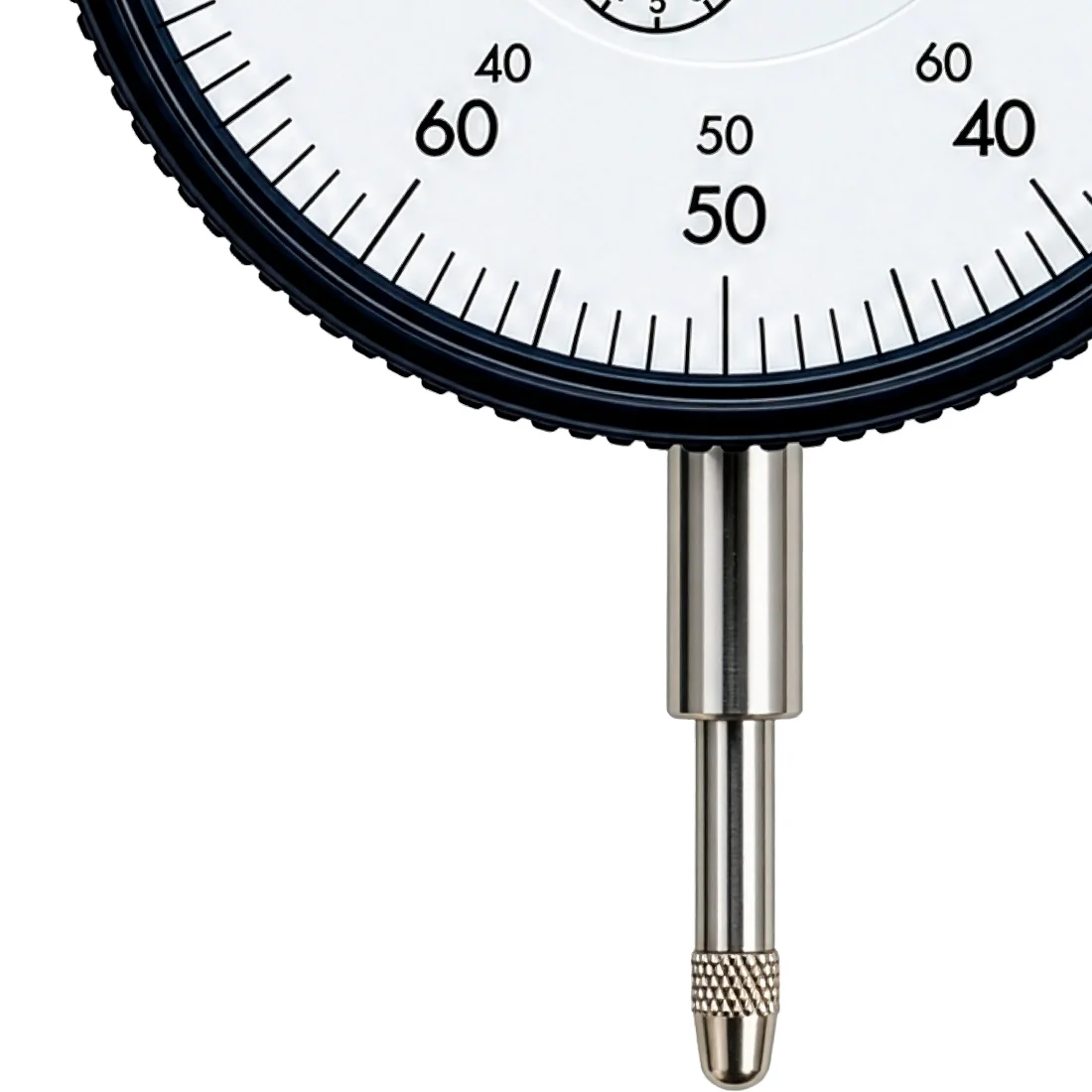

O grande diferencial da Série 3 reside no visor ampliado de 78 mm de diâmetro, que oferece ótima visibilidade da escala de 0 a 100 com ponteiro contador de voltas. Sua construção conta com aro recartilhado com trava de ajuste fino e ponta de contato esférica com esfera de metal duro de altíssima resistência mecânica ao desgaste.
Principais benefícios
- Leitura confortável e sem erros: Visor de 78 mm com contraste elevado que agiliza a interpretação do operador.
- Alta proteção contra impactos: Mecanismo interno antichoque que absorve batidas na haste sem descalibrar as engrenagens.
- Sensibilidade e baixa histerese: Mancais de joia sintética de alta dureza para deslocamento linear uniforme e suave.
- Repetitividade confiável: Repetitividade garantida de 3 µm para medições comparativas de alta fidelidade técnica.
- Montagem universal e rígida: Canhão temperado padrão de 8 mm e orelha traseira para fixação em suportes magnéticos.
Tabela técnica
| Característica técnica | Especificação do Modelo 3046S |
|---|---|
| Fabricante | Mitutoyo |
| Código do modelo | 3046S (Série 3) |
| Curso total (Capacidade) | 10 mm |
| Graduação da escala | 0,01 mm |
| Avanço por volta | 1 mm |
| Exatidão no curso total | 15 µm (MPE) |
| Exatidão em 1 volta | 10 µm (MPE) |
| Exatidão em 1/10 de volta | 5 µm (MPE) |
| Erro de retorno (Histerese) | 3 µm |
| Repetitividade de medição | 3 µm |
| Força de medição | 1,4 N ou menor |
| Diâmetro do canhão de fixação | 8 mm |
| Rosca da ponta de contato | M2,5 x 0,45 |
| Diâmetro externo do mostrador | 78 mm |
| Tampa traseira | Com orelha (Lug Back) |
| Mecanismo antichoque (Shockproof) | Sim |
| Mancais com pedras de rubi | Sim |
MPE = Erro Máximo Permissível segundo normas técnicas vigentes; µm = micrômetro.
Pontas intercambiáveis e compatibilidade
| Acessório / Ponta | Rosca / Padrão | Material | Aplicação recomendada |
|---|---|---|---|
| Ponta Esférica Original | M2,5 x 0,45 | Metal Duro | Medições convencionais de superfícies planas e cilíndricas |
| Ponta Plana Retificada | M2,5 x 0,45 | Aço Temperado | Inspeção de esferas, eixos cônicos e superfícies convexas |
| Ponta Tipo Agulha Fina | M2,5 x 0,45 | Metal Duro | Verificação em rasgos estreitos, ranhuras e furos pequenos |
| Extensão para Ponta | M2,5 x 0,45 | Aço Inoxidável | Alcance de medição em recessos profundos e cavidades |
| Tampa Traseira Lisa (Opcional) | Compatível Série 3 | Alumínio | Fixação em gabaritos de controle e dispositivos com base plana |
Recursos de controle e ajuste
- Ponteiro contador de voltas coaxial para monitoramento direto dos milímetros inteiros

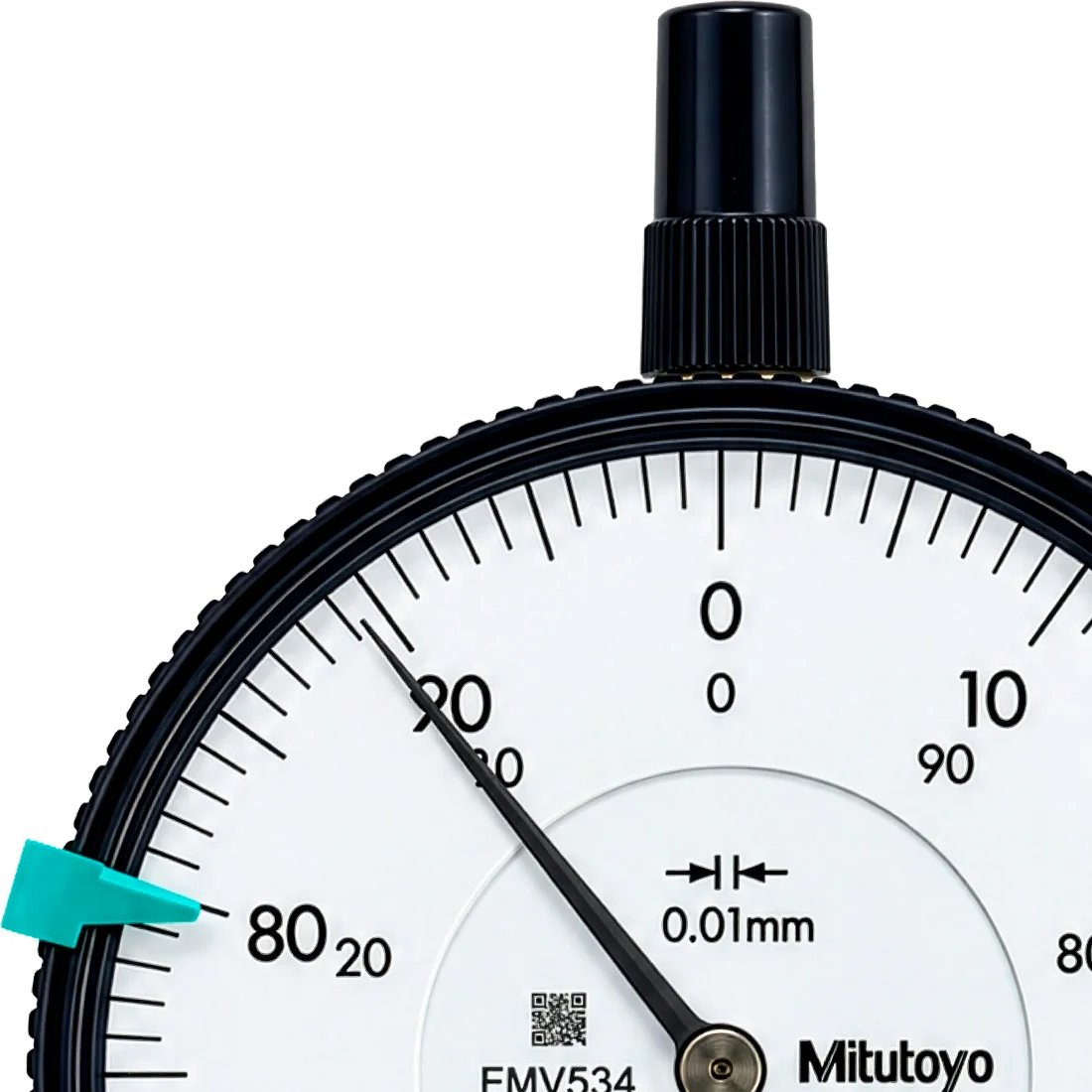

- Dois limitadores móveis de tolerância para visualização imediata de limites passa/não-passa

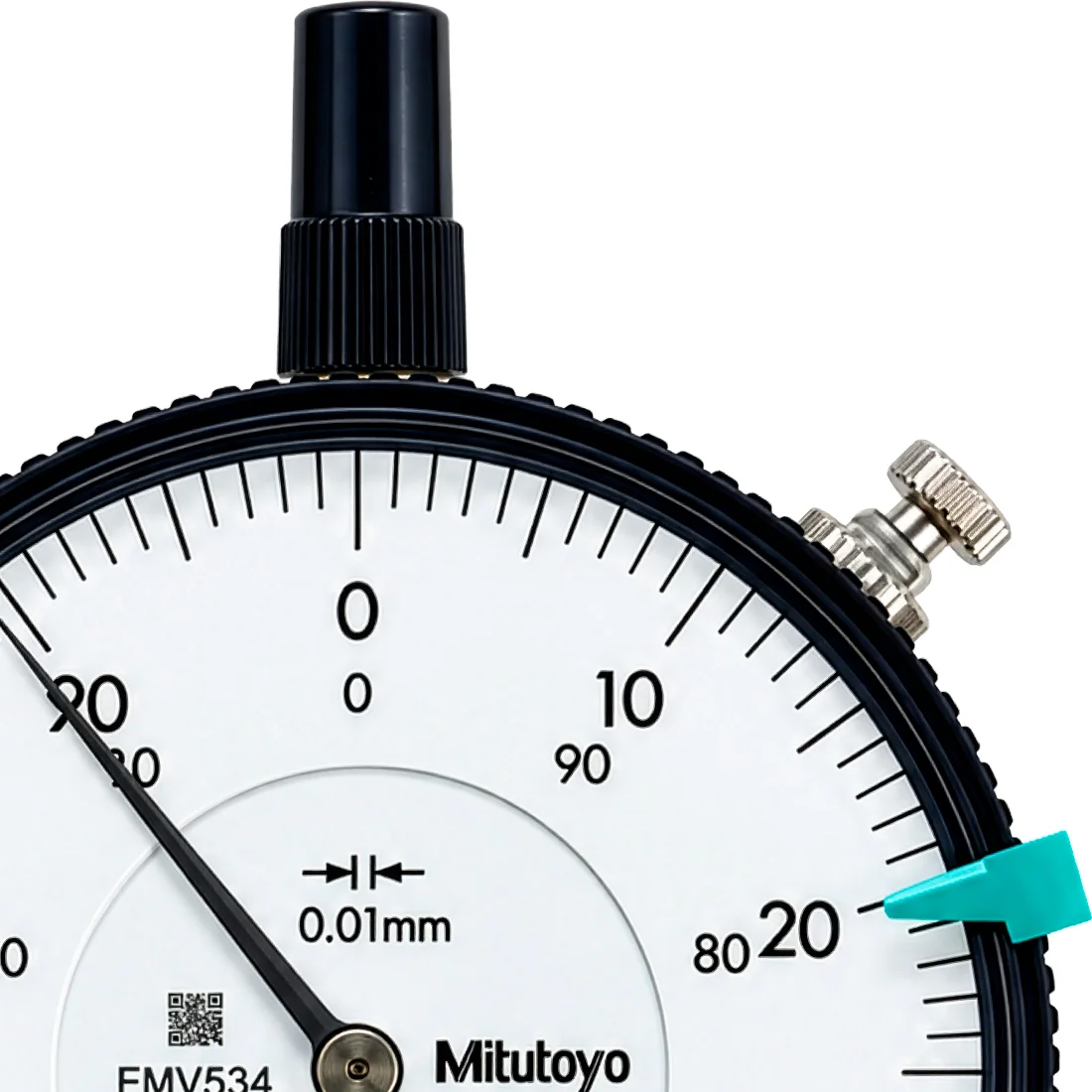

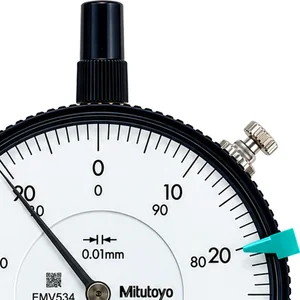

- Trava recartilhada do aro para bloqueio firme da referência zero
- Vidro antirreflexo resistente a riscos para inspeção sob diferentes tipos de iluminação
Aplicações típicas na indústria
- Centragem e alinhamento de peças em placas de torno e centros de usinagem
- Inspeção de excentricidade, batimento radial e batimento axial em eixos giratórios
- Controle dimensional seriado por comparação direta com blocos-padrão
- Montagem em bases magnéticas para verificação de paralelismo e planeza
Variações de montagem da linha
3046S: Modelo padrão com tampa traseira com orelha (Lug Back), ideal para braços articulados e bases magnéticas.
3046SB: Modelo com tampa traseira plana (Flat Back), voltado à integração em dispositivos de controle fixos.
Resumo
O Relógio Comparador Mitutoyo 3046S reúne o que há de melhor em tecnologia de metrologia dimensional: mostrador Série 3 ampliado de 78 mm para fácil leitura, sistema de mancais de rubi de altíssima sensibilidade e proteção mecânica antichoque. Um equipamento confiável e durável, projetado para garantir medições com repetitividade e precisão técnica japonesa incontestável.
Perguntas frequentes
1. Qual a vantagem do diâmetro de 78 mm da Série 3?
O mostrador de 78 mm amplia a escala de graduação, facilitando o acompanhamento visual do deslocamento do ponteiro a distâncias maiores e diminuindo substancialmente a fadiga dos olhos do operador em rotinas contínuas de inspeção.
2. O modelo 3046S vem calibrado de fábrica?
Os instrumentos Mitutoyo passam por rigoroso controle de qualidade em fábrica e acompanham o certificado de inspeção do fabricante atestando a conformidade com as tolerâncias de erro máximo admissível (MPE).
3. Como funciona a proteção antichoque (Shockproof)?
O sistema shockproof dissocia mecanicamente o impacto sofrido na ponta de contato da engrenagem principal, impedindo que choques acidentais danifiquem os dentes do mecanismo ou afetem a calibração do relógio.
