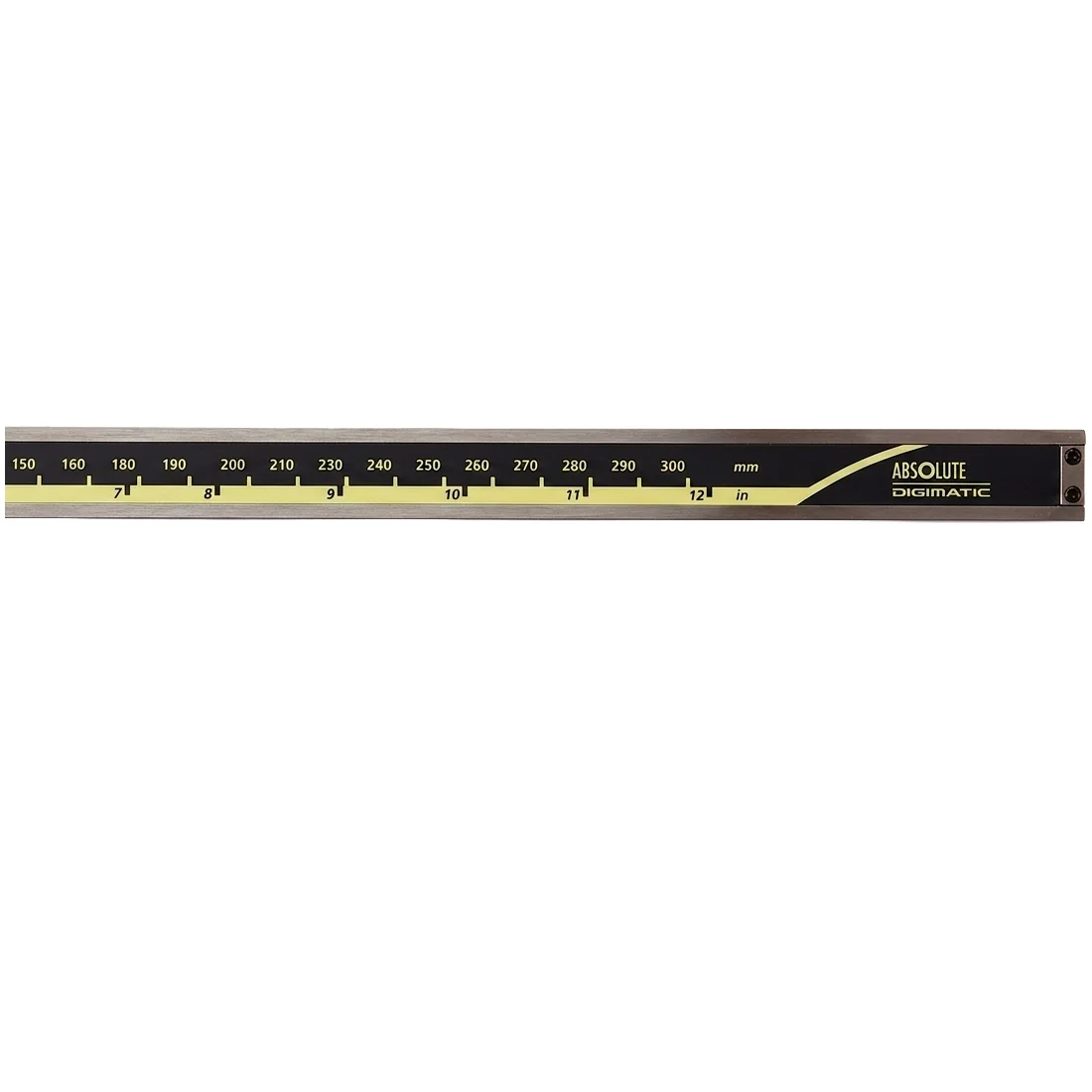

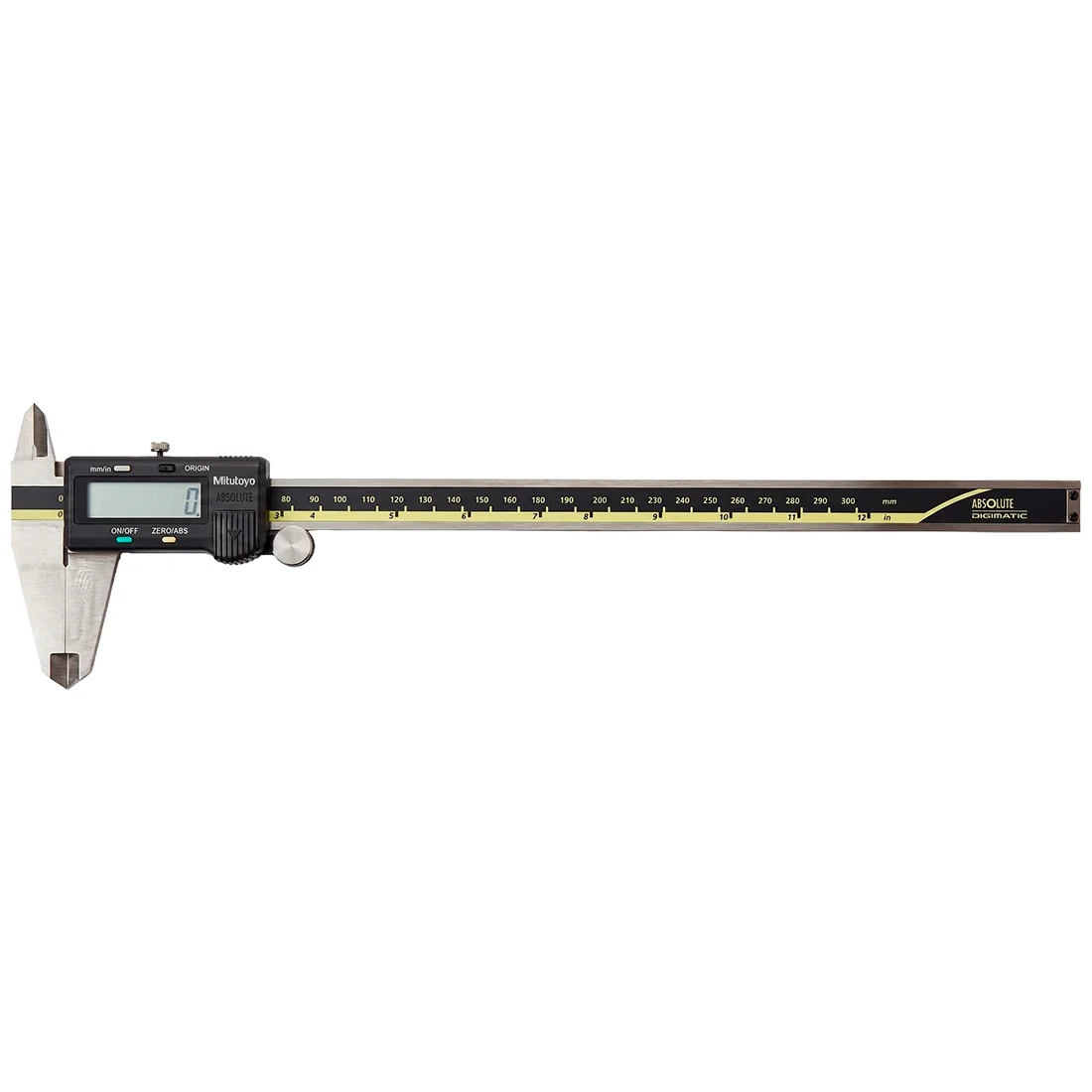

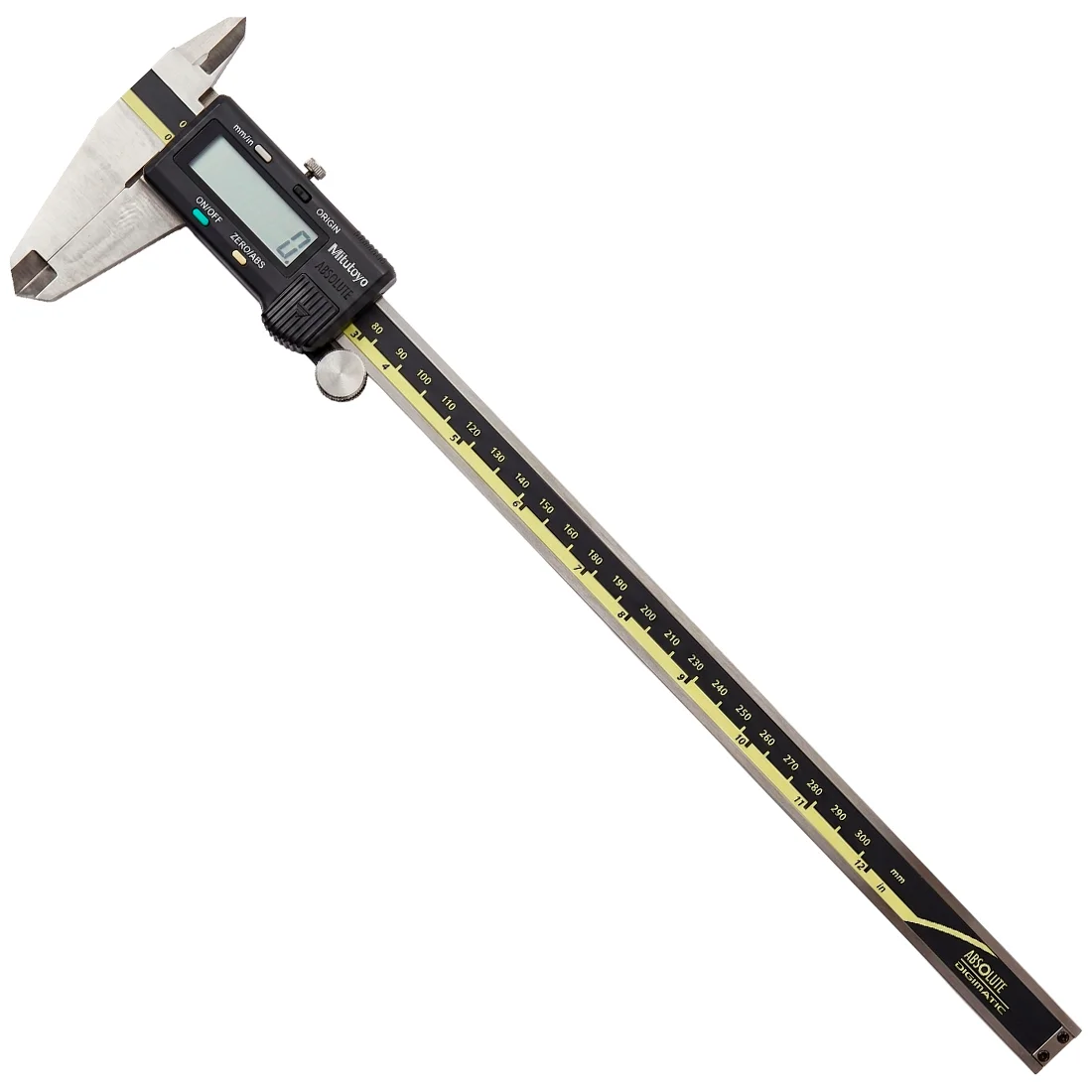

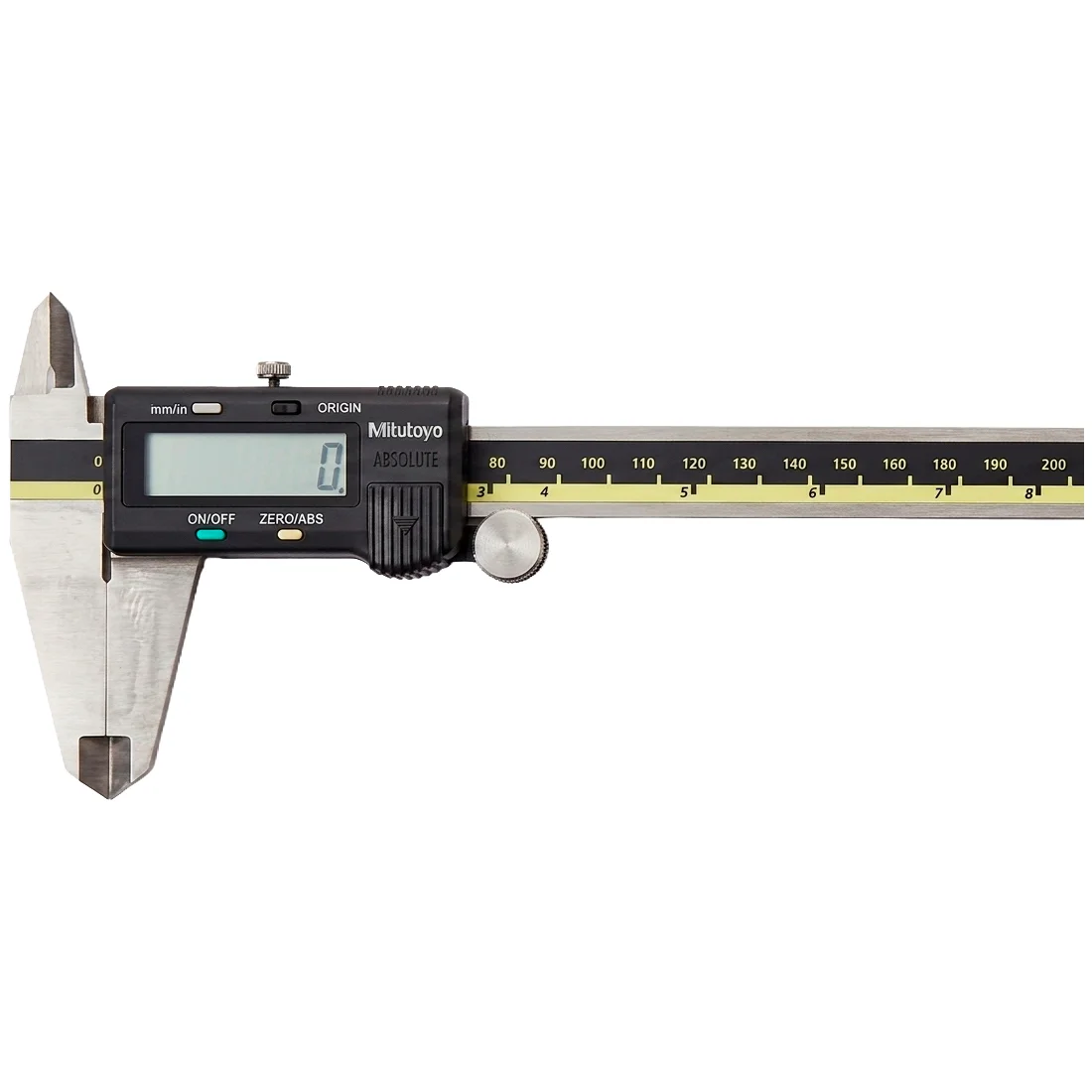

Paquímetro Digital 12" Mitutoyo 500-193-30
Cód. NCM: 9017.30.20 | Cód. Fornecedor: 500-193-30
Paquímetro Digital Mitutoyo 500-193-30 de 12 Polegadas
Instrumento de medição dimensional de alta precisão com faixa de 0 a 12" / 0 a 300 mm, resolução de 0,0005" / 0,01 mm e sensor indutivo AOS, desenvolvido para medições estáveis em ambientes industriais com óleo, umidade e poeira.
Faixa de 300 mm
Capacidade de medição de 0 a 12 polegadas / 0 a 300 milímetros para inspeção de peças maiores.
Sensor AOS
Tecnologia Advanced Onsite Sensor com encoder indutivo, mais estável diante de óleo, umidade e poeira.
ABSOLUTE sem SPC
Escala ABSOLUTE com origem memorizada e versão sem saída de dados, indicada para inspeções autônomas no chão de fábrica.
Descrição
O Paquímetro Digital Mitutoyo 500-193-30 é um instrumento da Série 500 projetado para medições externas, internas, de profundidade e de ressalto com alta confiabilidade. Sua faixa de 12 polegadas atende aplicações de controle dimensional em peças robustas, dispositivos de inspeção e ambientes industriais exigentes.
O principal diferencial do modelo é o sensor indutivo AOS, que reduz interferências causadas por contaminantes comuns em oficinas, como névoa de óleo de corte, umidade e partículas de poeira. O resultado é uma leitura mais estável, menor necessidade de limpeza da escala e maior produtividade nas rotinas de inspeção.
Por ser uma versão sem saída SPC, o 500-193-30 é especialmente indicado para postos de trabalho autônomos, medições rápidas e operações em que não há necessidade de coleta automática de dados.
Principais benefícios
- Mais estabilidade de leitura: tecnologia AOS com maior imunidade a óleo, umidade e poeira em comparação com sensores capacitivos convencionais.
- Mais produtividade: menor necessidade de reinicialização e limpeza constante da escala durante a rotina de inspeção.
- Medição completa: realiza medições externas, internas, de profundidade e de ressalto em um único instrumento.
- Operação prática: botões ORIGIN, ZERO/ABS e conversão in/mm para alternar entre medições absolutas, incrementais e unidades métrica/imperial.
- Construção robusta: corpo em aço inoxidável, mandíbulas de 64 mm e haste de profundidade plana para uso industrial.
Tabela técnica
| Parâmetro Metrológico | Especificação Técnica |
|---|---|
| Faixa de Medição | 0 a 12 polegadas / 0 a 300 milímetros |
| Resolução (Passo Digital) | 0,0005" / 0,01 mm |
| Exatidão (EMPE - Erro de Contato Parcial) | ± 0,0015" / ± 0,03 mm (conforme ISO 13385-1:2019) |
| Erro de Deslocamento de Escala (SMPE) | ± 0,0025" / ± 0,04 mm |
| Repetibilidade | 0,0005" / 0,01 mm |
| Velocidade Máxima de Resposta | Ilimitada (resposta instantânea do encoder) |
| Padrão de Comprimento | Encoder linear indutivo eletromagnético ABSOLUTE |
| Altura dos Caracteres do LCD | 11,0 mm (tamanho ampliado para a gama de 300 mm) |
| Alimentação Elétrica | 1 bateria de óxido de prata SR44 (Referência Mitutoyo 938882) |
| Vida Útil da Bateria | Aproximadamente 5 anos sob condições normais de uso |
| Haste de Profundidade | Perfil plano (tipo lâmina retangular) |
| Roda de Ajuste Fino (Thumb Roller) | Sim (incorporada ao cursor) |
| Saída de Dados (SPC) | Não |
| Massa Líquida | 350 gramas |
EMPE = erro máximo permissível de contato parcial. SMPE = erro máximo permissível de deslocamento de escala.
Cotas dimensionais
| Cota Dimensional (Referência de Desenho Técnico) | Dimensão Nominal (mm) |
|---|---|
| Comprimento Total (L) | 403 mm |
| Comprimento das Mandíbulas Externas (a) | 64 mm |
| Comprimento das Mandíbulas Internas (b) | 27,5 mm |
| Largura dos Bicos de Medição Interna (c) | 22 mm |
| Espessura do Corpo da Escala Principal | 3,5 mm |
| Largura Máxima do Corpo da Escala (H) | 20 mm |
Modos de medição
| Modo | Como funciona | Aplicação comum |
|---|---|---|
| Medição externa | Realizada pelas mandíbulas externas de aço inoxidável temperado, com 64 mm de comprimento útil. | Eixos, chapas, peças usinadas, componentes mecânicos e controle de espessura. |
| Medição interna | Feita pelos bicos superiores em formato de faca cruzada, permitindo acesso a diâmetros internos e ranhuras. | Furos, canais, rasgos de chaveta e alojamentos internos. |
| Medição de profundidade | Executada com haste plana de profundidade, adequada para furos cegos e canais profundos. | Profundidade de cavidades, rasgos e rebaixos. |
| Medição de ressalto | Usa as faces retificadas da escala e do cursor para medir degraus e desníveis. | Altura de ressaltos, ombros mecânicos e diferenças entre superfícies paralelas. |
Itens inclusos
- Paquímetro Digital Mitutoyo 500-193-30 de 12"
- Bateria de óxido de prata SR44, referência Mitutoyo 938882
- Estojo rígido de proteção em plástico soprado
- Certificado de inspeção e rastreabilidade original de fábrica
Aplicações recomendadas
- Controle de qualidade dimensional em chão de fábrica
- Inspeção de peças usinadas de médio e grande porte
- Medições rápidas em manutenção industrial
- Verificação de diâmetros, espessuras, profundidades e ressaltos
- Ambientes com névoa de óleo, fluido refrigerante e poeira de oficina
Acessórios opcionais compatíveis
| Acessório | Código Mitutoyo | Uso recomendado | Observação de compatibilidade |
|---|---|---|---|
| Base de extensão para medição de profundidade de 125 mm | 050085-10 | Amplia a área de apoio em medições de profundidade em furos largos, canais e alojamentos. | Compatível com o paquímetro de 12" / 300 mm. Bases de 75 mm e 100 mm não são indicadas para este modelo. |
| Par de conectores cônicos para linha de centro | 050018 | Permite medir distância centro a centro entre furos com diâmetro superior a 0,5" / 12,7 mm. | Modelo dimensionalmente compatível com paquímetros de 12". |
Autenticidade e manutenção
Por se tratar de um instrumento de precisão de alta reputação, recomenda-se verificar sinais de autenticidade, como retenção interna do parafuso de travamento, uniformidade dos dígitos do LCD, uso de bateria SR44 original e certificado de inspeção com número de série correspondente.
Para manutenção preventiva, mantenha a escala limpa, use bateria SR44 de óxido de prata e armazene o instrumento no estojo rígido. Em períodos longos sem uso, recomenda-se remover a bateria e guardar o paquímetro limpo, levemente protegido com óleo metrológico e com as mandíbulas discretamente separadas.
Códigos e alertas operacionais
| Indicação | Significado | Ação recomendada |
|---|---|---|
| B | Alarme de baixa tensão da bateria. | Substituir por uma bateria SR44 de 1,55 V, mantendo o polo positivo voltado para cima. |
| E ou E - - o 5 | Erro de composição de valor ou falha de leitura por sujeira/umidade extrema. | Limpar cuidadosamente a escala com material macio e solvente adequado para instrumentos de medição. |
| ---- piscando | Perda da referência após substituição da bateria. | Fechar as mandíbulas, pressionar ORIGIN por mais de um segundo e restaurar o zero absoluto. |
Resumo
O Paquímetro Digital Mitutoyo 500-193-30 é indicado para quem precisa de precisão, robustez e estabilidade em medições de até 300 mm. Com sensor indutivo AOS, sistema ABSOLUTE, resolução de 0,01 mm e operação sem saída SPC, é uma solução confiável para inspeções dimensionais rápidas e uso contínuo em ambientes industriais.
Perguntas frequentes
1. Este modelo possui saída de dados SPC?
Não. O modelo 500-193-30 é uma versão sem saída SPC, indicada para medições autônomas e inspeções rápidas sem coleta automática de dados.
2. Qual bateria deve ser utilizada?
O fabricante especifica uma bateria de óxido de prata SR44 de 1,55 V, referência Mitutoyo 938882. Ela oferece descarga mais estável e maior vida útil do que baterias alcalinas LR44.
3. A base de profundidade de 75 mm ou 100 mm serve neste modelo?
Não. Para o paquímetro de 12" / 300 mm, o acessório compatível indicado é a base de extensão de profundidade de 125 mm, código Mitutoyo 050085-10.
4. O que fazer quando aparecer “----” no display?
Essa indicação pode ocorrer após a troca da bateria. Feche suavemente as mandíbulas, aplique pressão moderada e mantenha o botão ORIGIN pressionado por mais de um segundo para restaurar o zero absoluto.
