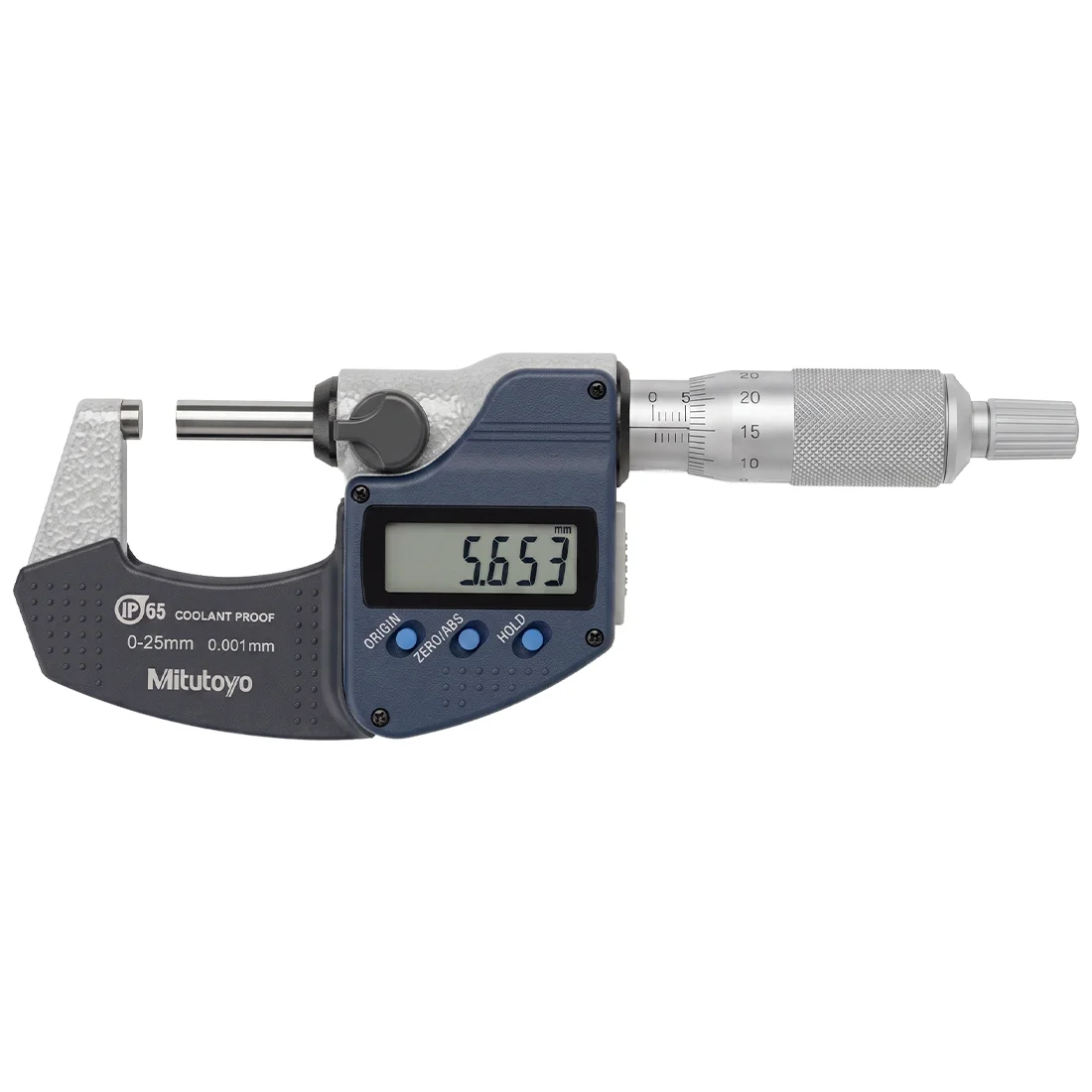

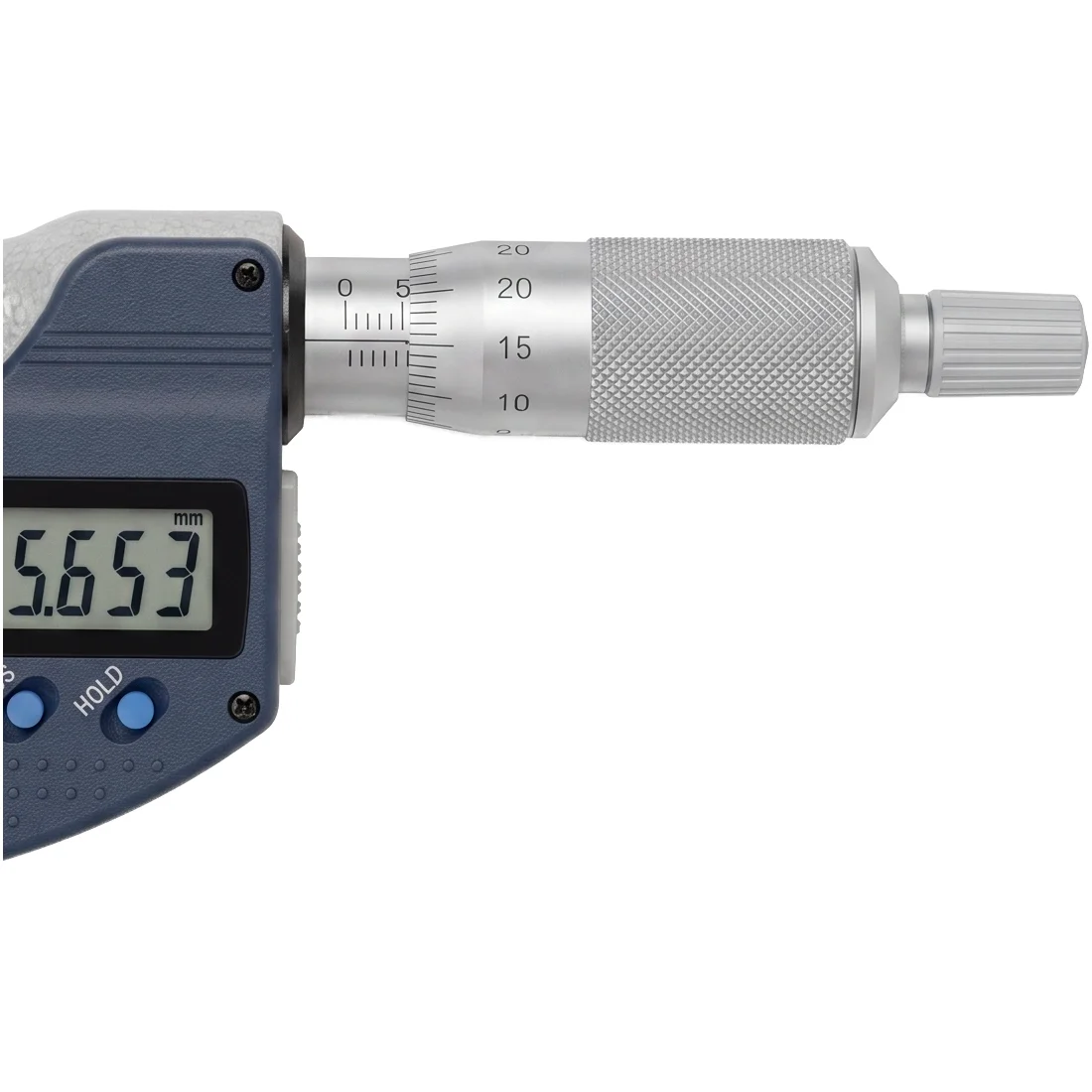

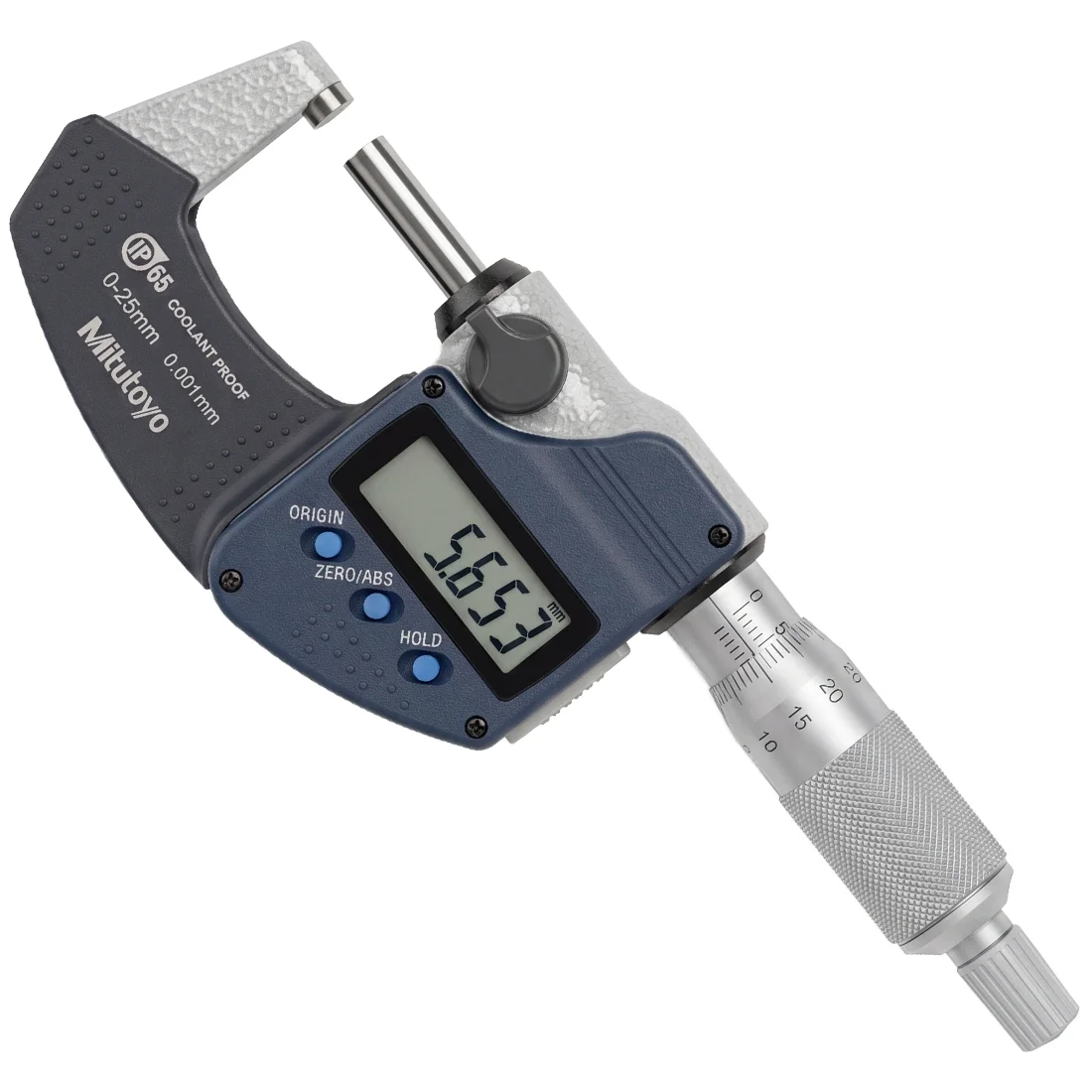

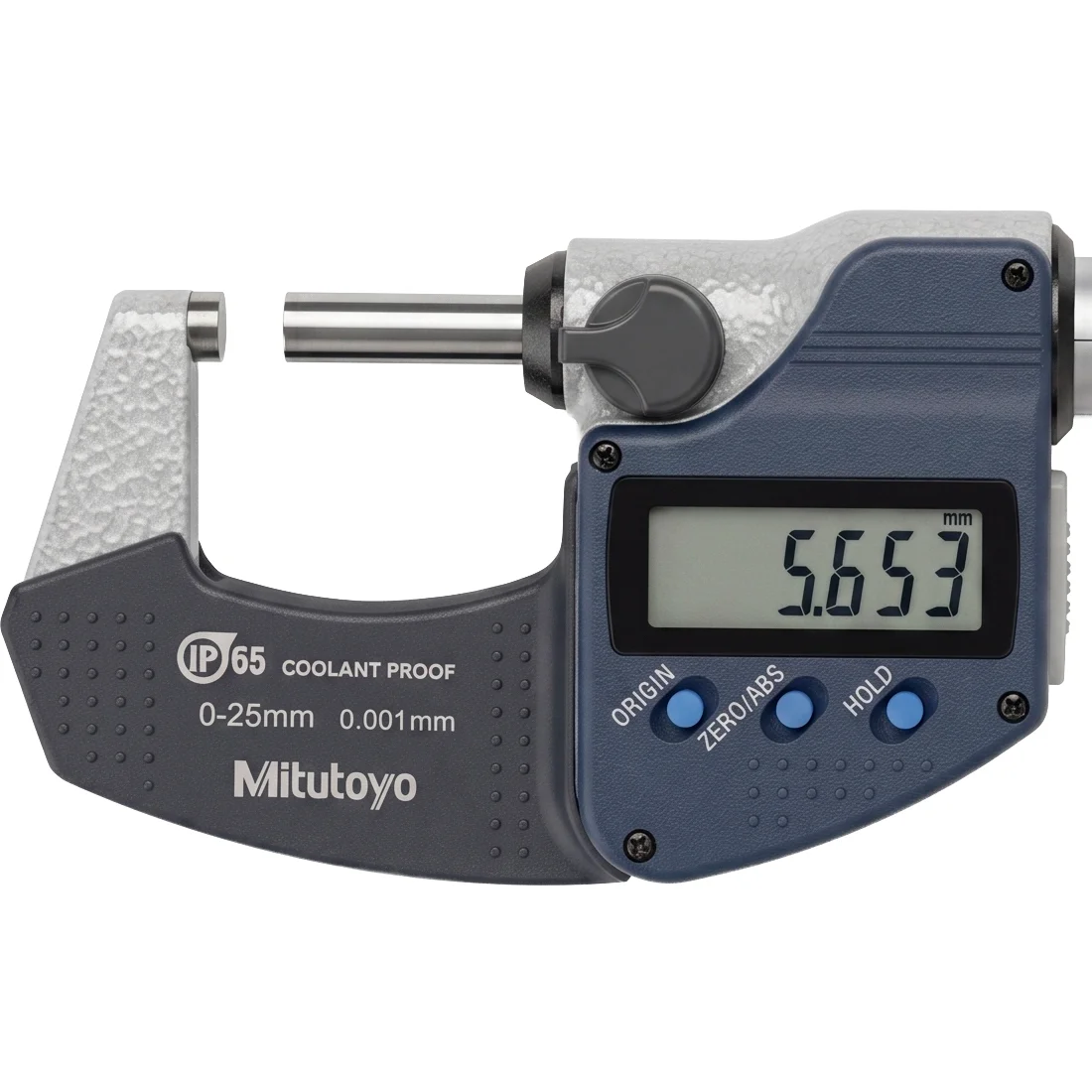

Micrômetro Externo Digital Mitutoyo 293-230-30
Cód. NCM: 9017.30.10 | Cód. Fornecedor: 293-230-30
Mitutoyo 293-230-30
Micrômetro externo digital de 0 a 25 mm com resolução de 0,001 mm, escala ABSOLUTE, proteção IP65 e saída de dados Digimatic/SPC. Desenvolvido para medições externas de alta precisão em ambientes industriais, com leitura estável, força constante e excelente repetibilidade.
Resolução de 1 μm
Leitura digital direta de 0,001 mm, com erro máximo admissível de ±1 μm para controle dimensional rigoroso.
Proteção IP65
Construção resistente à poeira e a jatos de água, ideal para uso em chão de fábrica com óleo, fluido de corte e umidade.
Saída Digimatic/SPC
Permite integrar a medição a sistemas de controle estatístico do processo, planilhas e soluções de coleta digital.
Descrição
O Micrômetro Externo Digital Mitutoyo 293-230-30 pertence à Série 293 da Mitutoyo e foi projetado para medições externas de alta exatidão em componentes de pequena escala. Sua faixa de medição de 0 a 25 mm atende rotinas de inspeção, laboratório metrológico, usinagem de precisão, ferramentaria e controle de qualidade industrial.
O grande diferencial do modelo é a escala ABSOLUTE com sensor rotativo eletromagnético. Após a configuração da origem, o instrumento mantém a referência absoluta mesmo com o visor desligado, reduzindo a necessidade de zeragens repetitivas e evitando erros de sobrevelocidade durante o deslocamento do fuso.
A combinação de faces de medição em metal duro, catraca de força constante no tambor, trava de fuso por alavanca, proteção IP65 e saída de dados SPC torna este micrômetro uma solução robusta para medições confiáveis e rastreáveis em processos produtivos exigentes.
Principais benefícios
- Mais confiabilidade na leitura: sensor eletromagnético ABSOLUTE reduz falhas por óleo, água e contaminantes comuns de ambientes de usinagem.
- Mais precisão dimensional: resolução de 0,001 mm e erro máximo admissível de ±1 μm para inspeções de alta exigência.
- Mais repetibilidade: catraca no tambor controla a força aplicada, evitando variações causadas pelo operador.
- Mais durabilidade: faces de medição em metal duro com acabamento lapidado aumentam a resistência ao desgaste.
- Mais integração: saída Digimatic permite coleta de dados SPC com cabo, USB Input Tool ou sistema sem fio U-WAVE.
Tabela técnica
| Característica técnica | Especificação nominal | Observação metrológica |
|---|---|---|
| Modelo | Mitutoyo 293-230-30 | Micrômetro externo digital métrico da Série 293 |
| Faixa de medição | 0 mm a 25 mm | Indicado para componentes de pequena escala |
| Resolução | 0,001 mm / 1 μm | Leitura direta no visor LCD |
| Erro máximo admissível | ±1 μm | Limite de erro instrumental informado para o modelo |
| Planicidade das faces | 0,3 μm | Avaliada por planos óticos interferométricos |
| Paralelismo das faces | 1 μm | Controle geométrico das faces de medição |
| Faces de medição | Metal duro (carbide) | Acabamento lapidado para maior resistência ao desgaste |
| Dispositivo de força constante | Catraca no tambor (Ratchet Stop) | Ajuda a padronizar a força aplicada pelo operador |
| Força de medição | 5 N a 10 N | Faixa calibrada para reduzir deformação da peça |
| Diâmetro do fuso | 6,35 mm | Fuso com rosca retificada |
| Passo do fuso | 0,5 mm por revolução | Movimento micrométrico fino e controlado |
| Altura dos caracteres do LCD | 7,5 mm | Boa legibilidade durante a inspeção |
| Grau de proteção | IP65 (IEC 60529) | Resistente à poeira e a jatos de água |
| Alimentação | 1 bateria de óxido de prata SR44 | Referência Mitutoyo 938882 |
| Vida útil da bateria | Aproximadamente 2,4 anos | Em condições normais de utilização |
| Peso | 270 g | Equilíbrio adequado para operação manual estável |
| Saída de dados | Sim, Digimatic/SPC | Compatível com cabos e acessórios de coleta Mitutoyo |
μm = micrômetro. IP65 indica proteção contra poeira e jatos de água conforme IEC 60529.
Dimensões e construção
| Dimensão / componente | Valor | Função prática |
|---|---|---|
| Dimensão L (origem) | 0 mm | Ponto zero nominal do fuso |
| Dimensão a (profundidade) | 6,5 mm | Espaço útil da face do batente |
| Dimensão b (abertura do arco) | 25 mm | Alcance do arco de medição |
| Dimensão c (espessura do arco) | 2,5 mm | Espessura geométrica do batente |
| Trava do fuso | Alavanca | Permite fixar a leitura com segurança antes do registro |
| Blindagem térmica | Integrada ao arco | Reduz transferência de calor das mãos para o corpo do instrumento |
Comandos e funções
- ORIGIN: configura o zero absoluto com as faces limpas e fechadas pela catraca.
- ZERO/ABS: alterna entre medição incremental e medição absoluta.
- HOLD: congela a leitura no visor para medições em locais de difícil visualização.
- Function Lock: evita alterações acidentais nas configurações durante o uso.
Aplicações recomendadas
- Controle dimensional de peças usinadas
- Inspeção de eixos, pinos, buchas e pequenos componentes
- Laboratórios de metrologia e salas de qualidade
- Linhas de produção com coleta de dados SPC
- Ferramentaria, manutenção industrial e ajuste fino de componentes
Conectividade SPC e acessórios compatíveis
O sufixo -30 identifica a presença de saída de dados eletrônica compatível com o padrão Digimatic da Mitutoyo. Essa conexão permite enviar medições diretamente para sistemas de controle estatístico do processo, planilhas, softwares de inspeção e redes de coleta de dados.
| Acessório / sistema | Referência | Uso recomendado |
|---|---|---|
| Cabo estanque Digimatic com botão de envio | 05CZA662 (1 m) / 05CZA663 (2 m) | Transmissão com fio para coletores e sistemas SPC |
| USB Input Tool Direct | 06AFM380B | Envio do valor para planilhas como entrada de teclado HID |
| U-WAVE Fit | 02AZD790B + receptor 02AZD810E | Transmissão sem fio de medições a até 20 m |
Itens inclusos e observações de calibração
- Inclusos no kit: estojo rígido de plástico moldado, chave de aperto e ajuste rápido, bateria SR44, manual de instruções e termo de garantia.
- Sem barra padrão no kit: por ser um modelo de 0 a 25 mm, a origem é definida pelo contato direto entre as próprias faces de medição, desde que estejam perfeitamente limpas.
- Certificado de inspeção: acompanha o instrumento como evidência de conformidade de fábrica, mas não substitui calibração acreditada quando exigida por ISO 9001, IATF 16949 ou ISO 17025.
- Cuidados antes do zero: limpe as faces de medição com papel isento de fiapos antes de fechar o fuso pela catraca e configurar a origem.
Autenticidade e prevenção de falsificações
Por ser uma marca amplamente reconhecida em metrologia dimensional, a Mitutoyo é alvo de falsificações. A aquisição em canais autorizados ajuda a preservar a garantia, a rastreabilidade e o desempenho metrológico do instrumento.
Verificações técnicas
- Consumo muito baixo em standby em instrumentos originais.
- Faces de metal duro com acabamento espelhado e planicidade elevada.
- Movimento do fuso suave, uniforme e sem pontos ásperos.
- Número de série compatível com a documentação do instrumento.
Riscos de produto contrafeito
- Perda rápida de bateria por consumo eletrônico elevado.
- Baixa repetibilidade e instabilidade do ponto zero.
- Desvios lineares por fuso mal retificado.
- Ausência de suporte técnico e garantia oficial.
Resumo
O Micrômetro Externo Digital Mitutoyo 293-230-30 reúne precisão de 1 μm, escala ABSOLUTE, proteção IP65, faces de medição em metal duro e conectividade Digimatic/SPC. É uma opção indicada para quem precisa de medição externa confiável, repetível e pronta para integração a rotinas modernas de controle de qualidade.
Perguntas frequentes
1. Este micrômetro possui saída de dados?
Sim. O modelo 293-230-30 possui saída Digimatic/SPC, permitindo conexão com cabos Mitutoyo, USB Input Tool e sistemas sem fio U-WAVE para envio automático das medições.
2. Por que ele não acompanha barra padrão?
Porque a faixa de medição é de 0 a 25 mm. Nesse caso, a origem é configurada pelo contato direto entre o batente e o fuso, desde que as faces estejam limpas e fechadas corretamente pela catraca.
3. O certificado de inspeção substitui certificado de calibração?
Não. O certificado de inspeção confirma a conformidade de fábrica, mas auditorias de qualidade podem exigir calibração rastreável realizada por laboratório competente e com periodicidade definida.
4. O grau IP65 permite uso com óleo e fluido de corte?
Sim, o IP65 oferece proteção contra poeira e jatos de água. Mesmo assim, recomenda-se limpar e secar o instrumento após o uso para preservar o desempenho metrológico e a vida útil.
