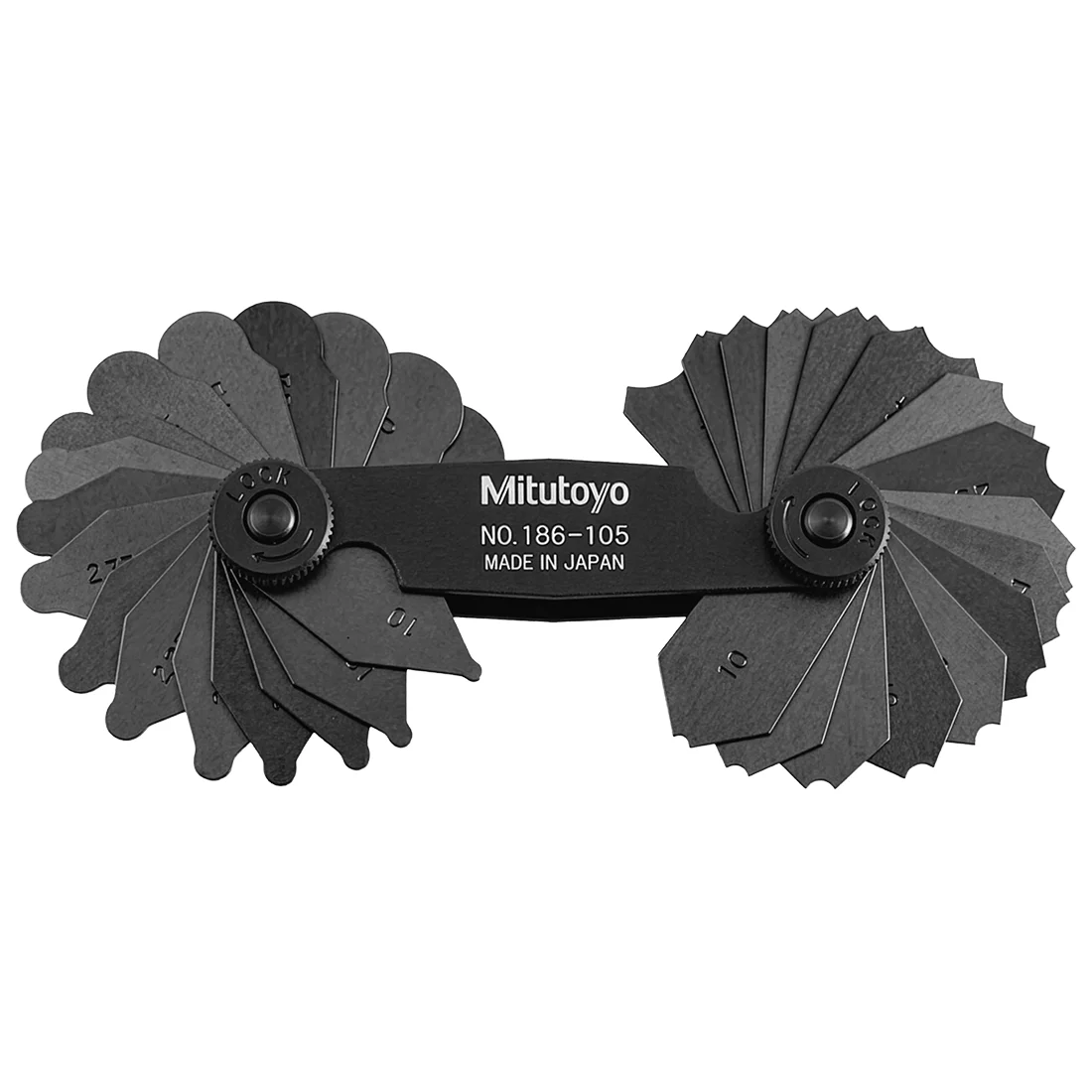

Calibrador de Raio Côncavo e Convexo 186-105 Mitutoyo 34 Lâminas
Cód. NCM: 9017.30.90 | Cód. Fornecedor: 186-105
Calibrador de Raio 1,0–3,0 e 3,5–7,0 mm 186-105
Conjunto articulado com 34 lâminas côncavas e convexas para inspeção rápida de concordâncias, soldas e perfis usinados em ferramentaria e controle de qualidade.
34 Lâminas de Teste
17 pares de lâminas côncavas e convexas cobrindo raios fundamentais na usinagem mecânica.
Passos de 0,25 e 0,5 mm
Escalonamento fino de 1,0 a 3,0 mm (passo 0,25 mm) e de 3,5 a 7,0 mm (passo 0,5 mm).

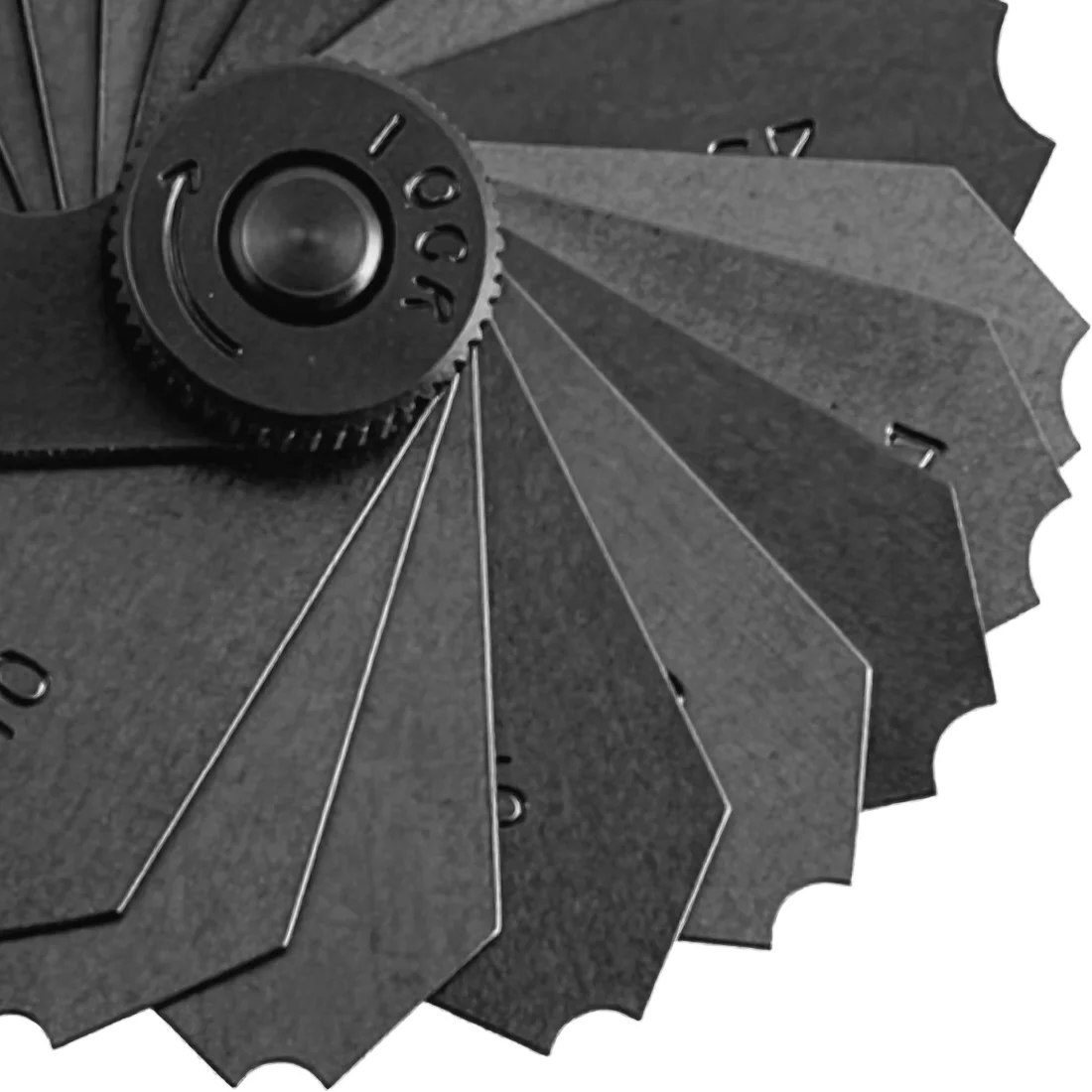

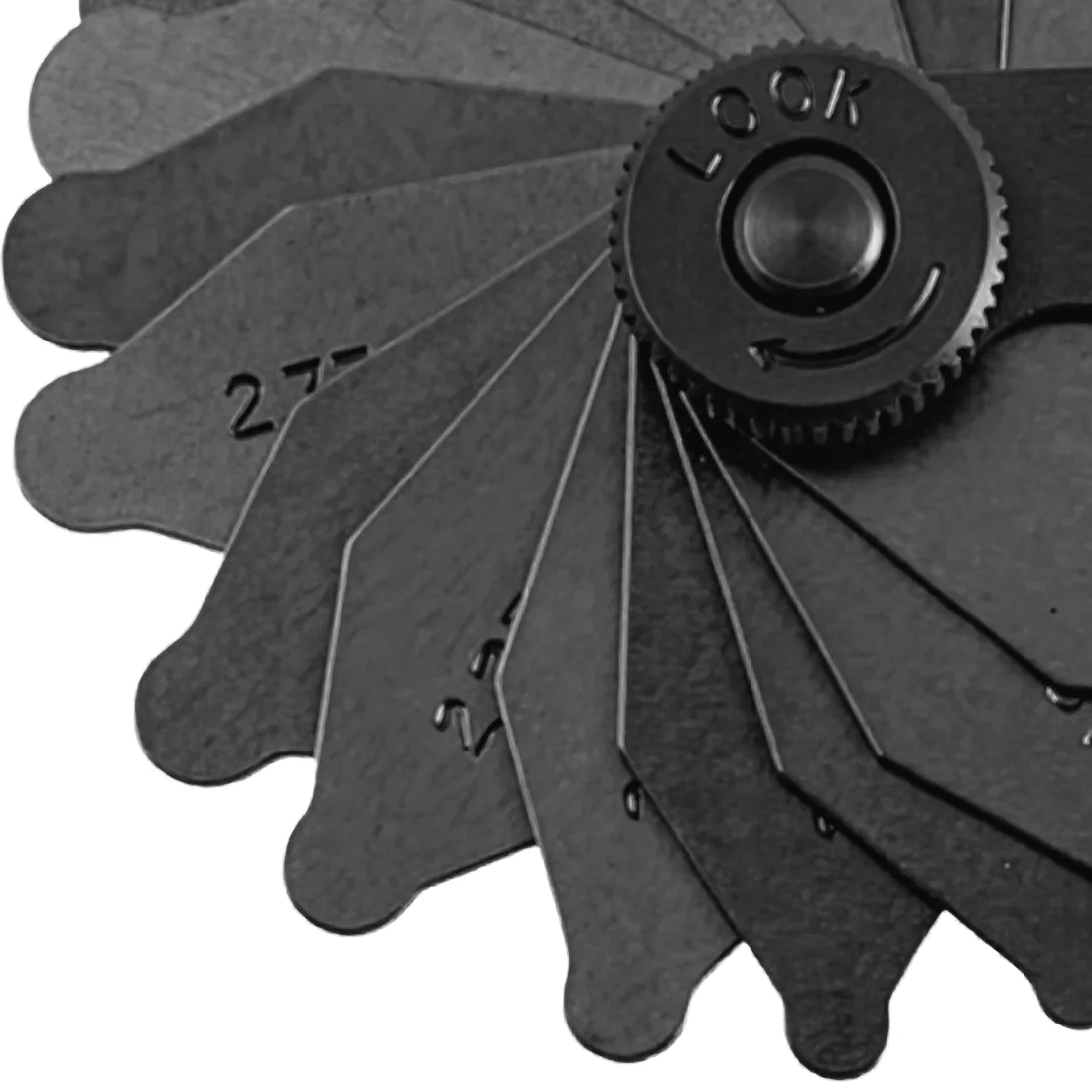

Trava com Porca Serrilhada
Fixação firme de lâminas individuais para medições em posições e ângulos desfavoráveis.
Descrição
O Calibrador de Raio Mitutoyo 186-105 foi desenvolvido para agilizar a medição visual comparativa de raios internos e externos. Cada lâmina é cortada com precisão dimensional milimétrica em máquinas de corte fino, recebendo acabamento acetinado antirreflexo.
Composto por pontas côncavas e convexas independentes, elimina incertezas no ajuste de rebolos, usinagem de matrizes plásticas e conferência de cantos arredondados de eixos e carcaças.
Principais benefícios
- Verificação Visual Instantânea: Detecção imediata de desvios de concordância pelo método da passagem de luz.
- Acabamento Antirreflexo: Leitura nítida das marcações gravadas em baixo-relevo sem ofuscamento.
- Design Compacto: Estrutura tipo canivete facilmente transportável no bolso ou caixa de ferramentas.
- Durabilidade Elevada: Lâminas flexíveis e tenazes que não amassam nem perdem o perfil facilmente.
Tabela técnica
| Característica técnica | Especificação |
|---|---|
| Marca / Fabricante | Mitutoyo |
| Código do Produto | 186-105 |
| Série | 186 |
| Quantidade de Lâminas | 34 lâminas (17 côncavas e 17 convexas) |
| Faixa 1 (Passo 0,25 mm) | 1,0; 1,25; 1,5; 1,75; 2,0; 2,25; 2,5; 2,75; 3,0 mm |
| Faixa 2 (Passo 0,5 mm) | 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5; 7,0 mm |
| Sistema de Trava | Porca de aperto manual serrilhada |
Recursos e diferenciais
- Raios côncavos e convexos em extremidades opostas na mesma lâmina
- Carcaça protetora de aço que resguarda as lâminas fechadas

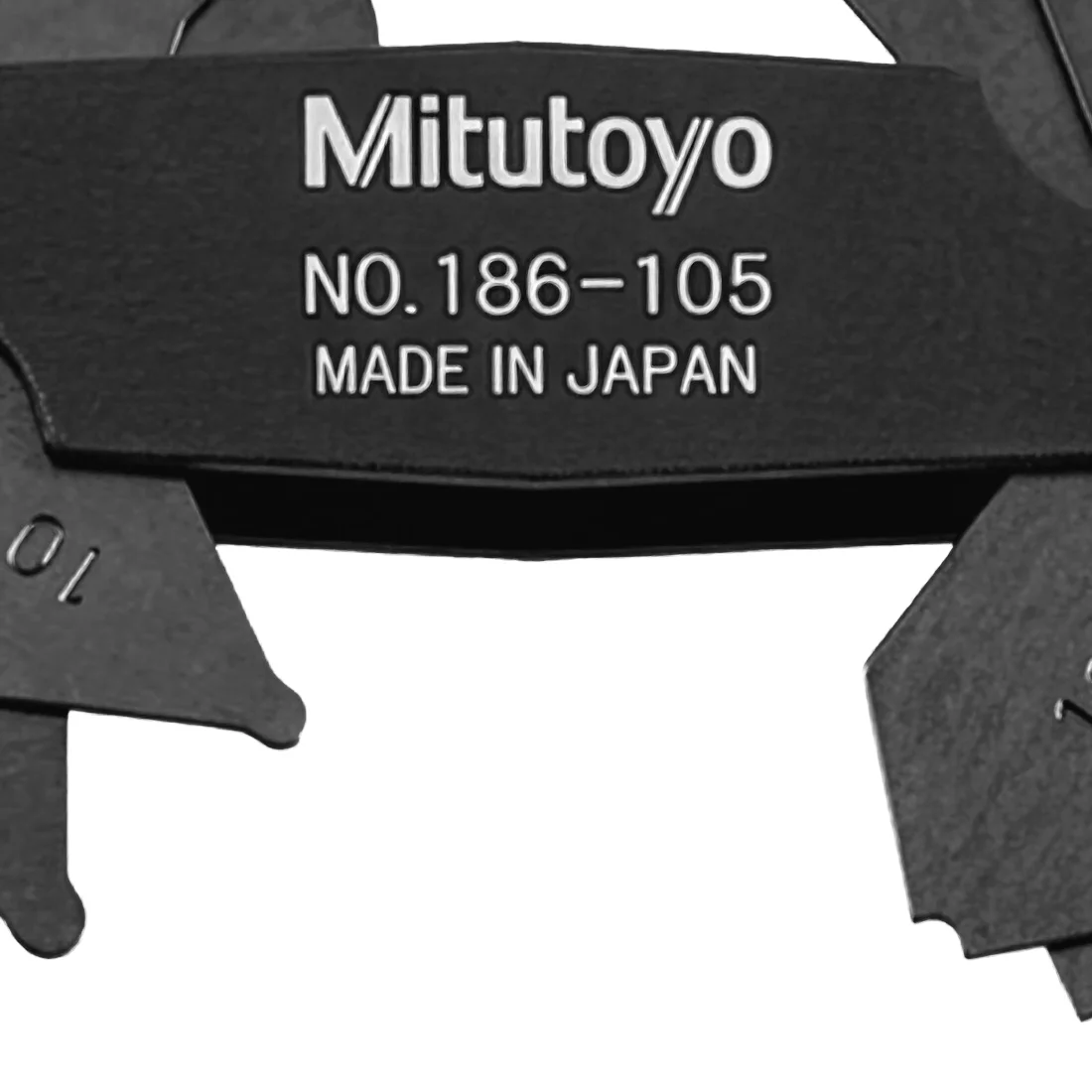

- Indicação de medida claramente gravada em cada lâmina individual
Aplicações recomendadas
- Inspeção de raios de ponta de pastilhas e ferramentas de torneamento
- Conferência de arredondamentos em moldes e estampos de repuxo
- Verificação de soldas e transições em peças aeroespaciais e automotivas
Resumo
O Calibrador de Raio Mitutoyo 186-105 combina versatilidade e exatidão para conferência de 34 tamanhos de raios, simplificando a rotina de operadores de centros de usinagem e ferramentarias modernas.
