Calibrador de Boca Ajustável 6 a 13mm Mitutoyo
Cód. NCM: 9017.30.90 | Cód. Fornecedor: 969-602
Calibrador de Boca Ajustável 6 a 13 mm Mitutoyo 969-602
Instrumento mecânico de medição por limite passa/não-passa, desenvolvido para a inspeção rápida, repetível e confiável de diâmetros externos e espessuras na faixa de 6 a 13 mm em linhas seriadas de usinagem e controle de qualidade.
Inspeção Passa / Não-Passa
Agiliza a checagem dimensional seriada sem depender da interpretação visual de escalas ou mostradores pelo operador.
Faixa Ajustável 6 a 13 mm
Batentes com ajuste independente para fixação dos limites máximo e mínimo de tolerância através de blocos-padrão.
Alta Rigidez e Estabilidade

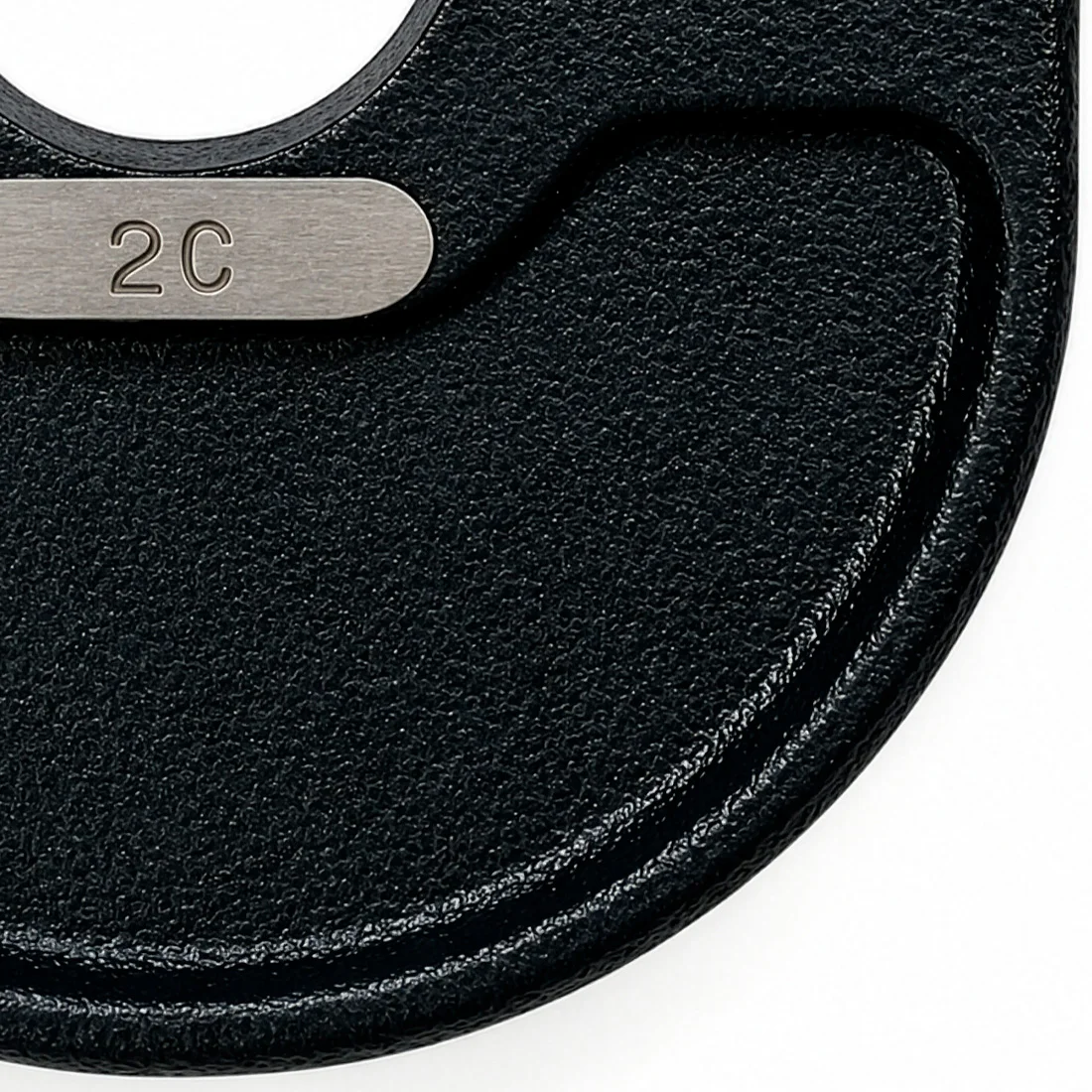

Corpo tipo ferradura em ferro fundido com batentes lapidados, garantindo paralelismo constante e resistência ao desgaste contínuo.
Descrição

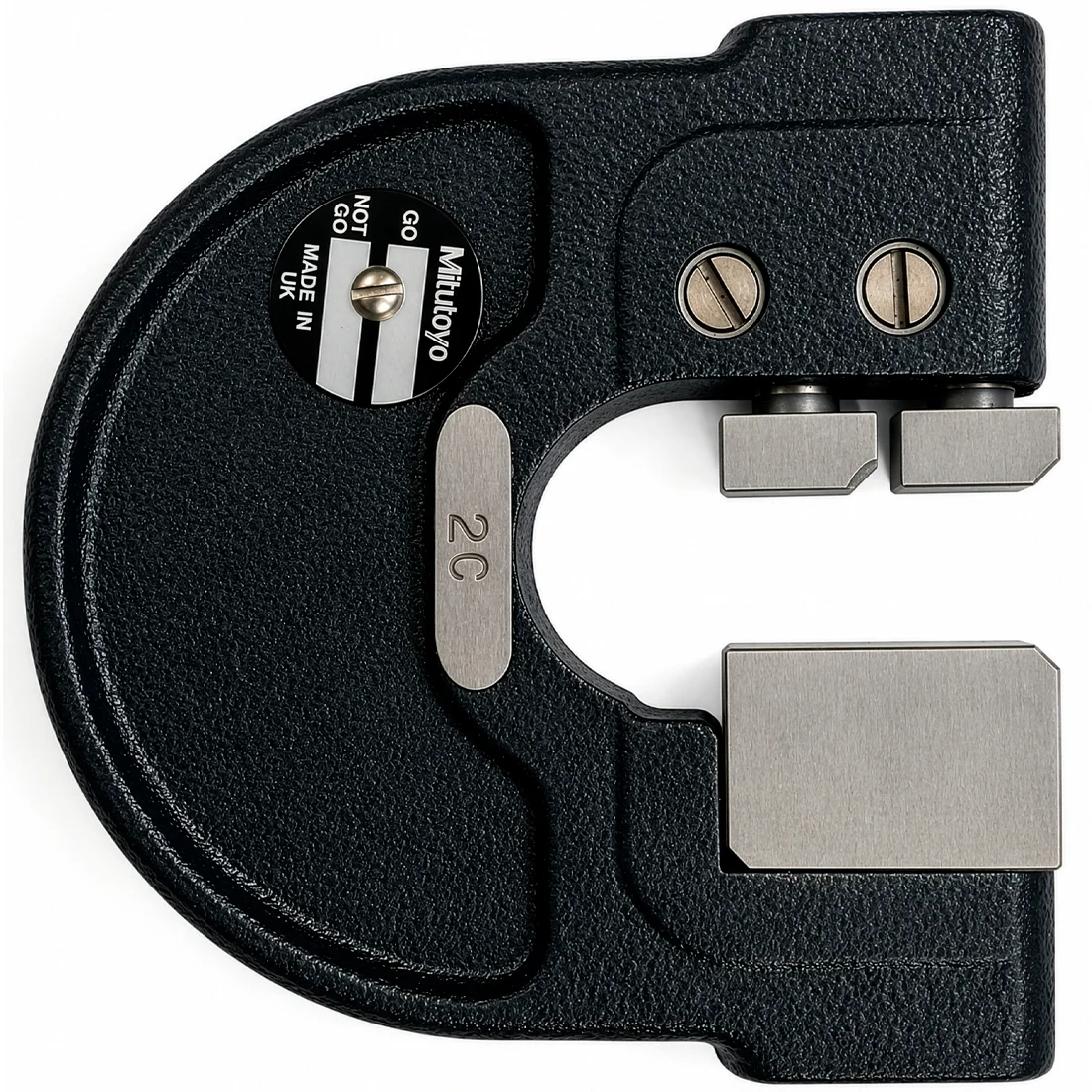

O Calibrador de Boca Ajustável Mitutoyo 969-602 (6 a 13 mm) é um dispositivo metrológico desenvolvido para a avaliação rápida e segura de limites dimensionais em peças cilíndricas ou planas. Muito utilizado em postos de torneamento, retífica e linhas de montagem seriada, ele substitui medições demoradas por um teste funcional direto de transposição (passa/não-passa), apontando instantaneamente a conformidade do lote em relação às tolerâncias de engenharia.

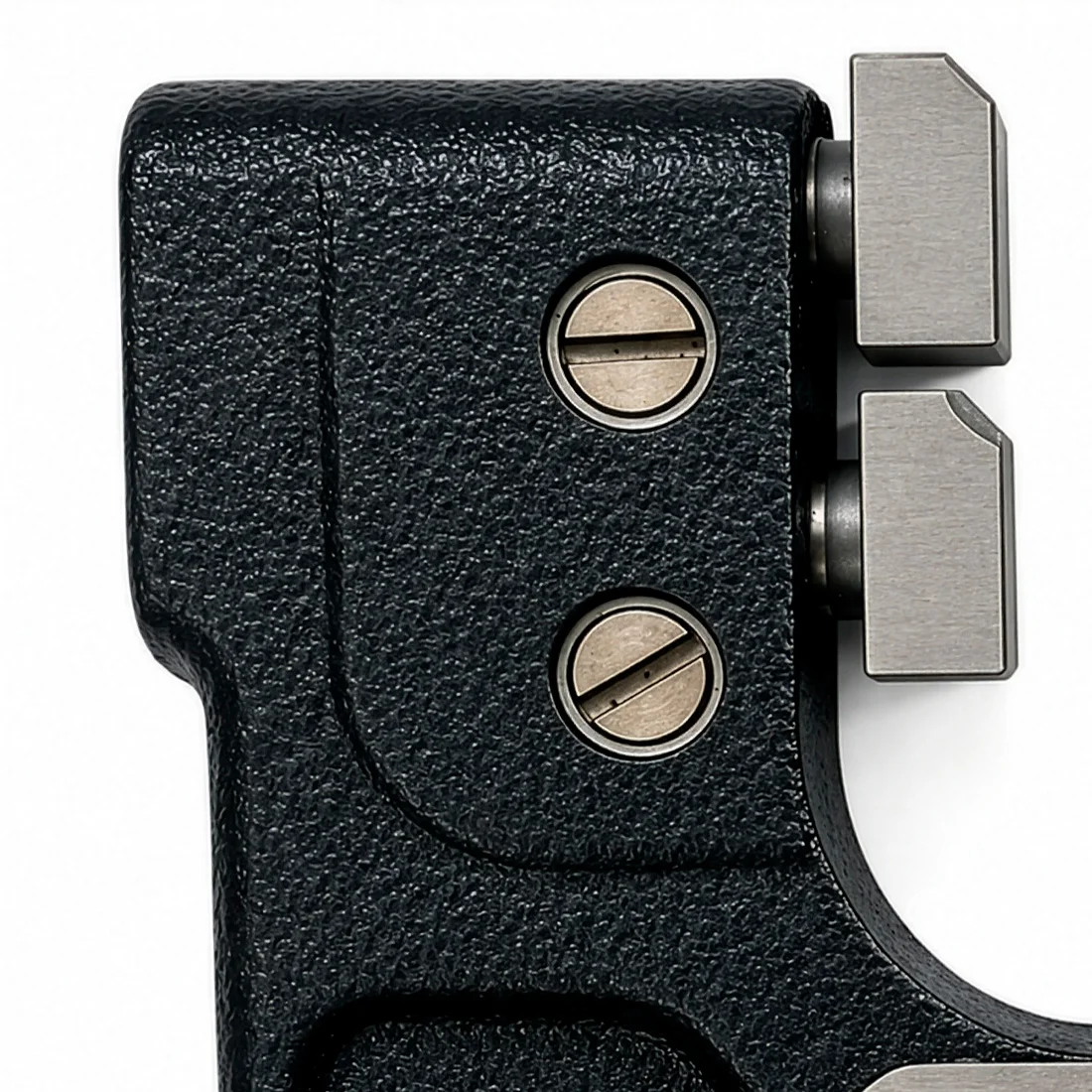

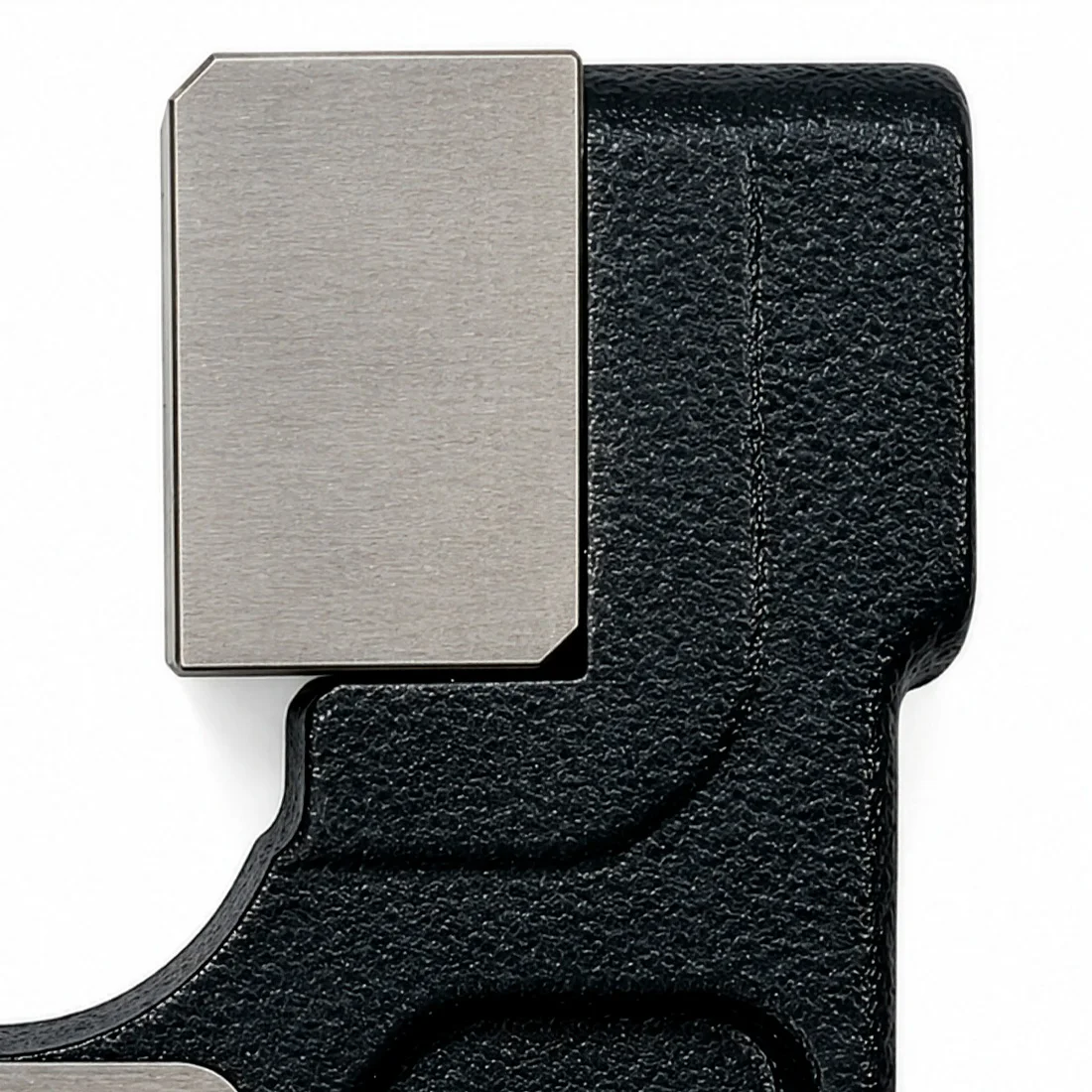

Construído com estrutura resistente em ferro fundido de elevada estabilidade geométrica, o equipamento dispõe de dois pares de batentes temperados e lapidados: o par frontal avalia a cota máxima admissível ("passa"), e o par traseiro avalia a cota mínima permissível ("não-passa"). A regulagem dimensional é configurada com apoio de blocos-padrão de precisão, mantendo a fixação travada com total firmeza durante longos períodos operacionais.
Principais benefícios
- Alto rendimento operacional: viabiliza checagens dimensionais instantâneas sem necessidade de leitura analógica ou digital contínua.
- Redução de erros de medição: elimina a dependência de interpretação visual do operador na tolerância da peça.
- Versatilidade de calibração: permite regular diferentes campos de tolerância dentro do intervalo métrico de 6 a 13 mm.
- Alta estabilidade mecânica: armação tipo ferradura resistente à flexão mecânica sob pressão de contato.
- Superfícies lapidadas: batentes com acabamento lapidado para contato paralelo uniforme e maior vida útil.
Tabela técnica
| Característica técnica | Especificação |
|---|---|
| Marca | Mitutoyo |
| Código do fabricante | 969-602 |
| Tipo de instrumento | Calibrador de boca ajustável (Adjustable Snap Gauge) |
| Faixa de ajuste / capacidade | 6 a 13 mm (aprox. 1/4" a 1/2") |

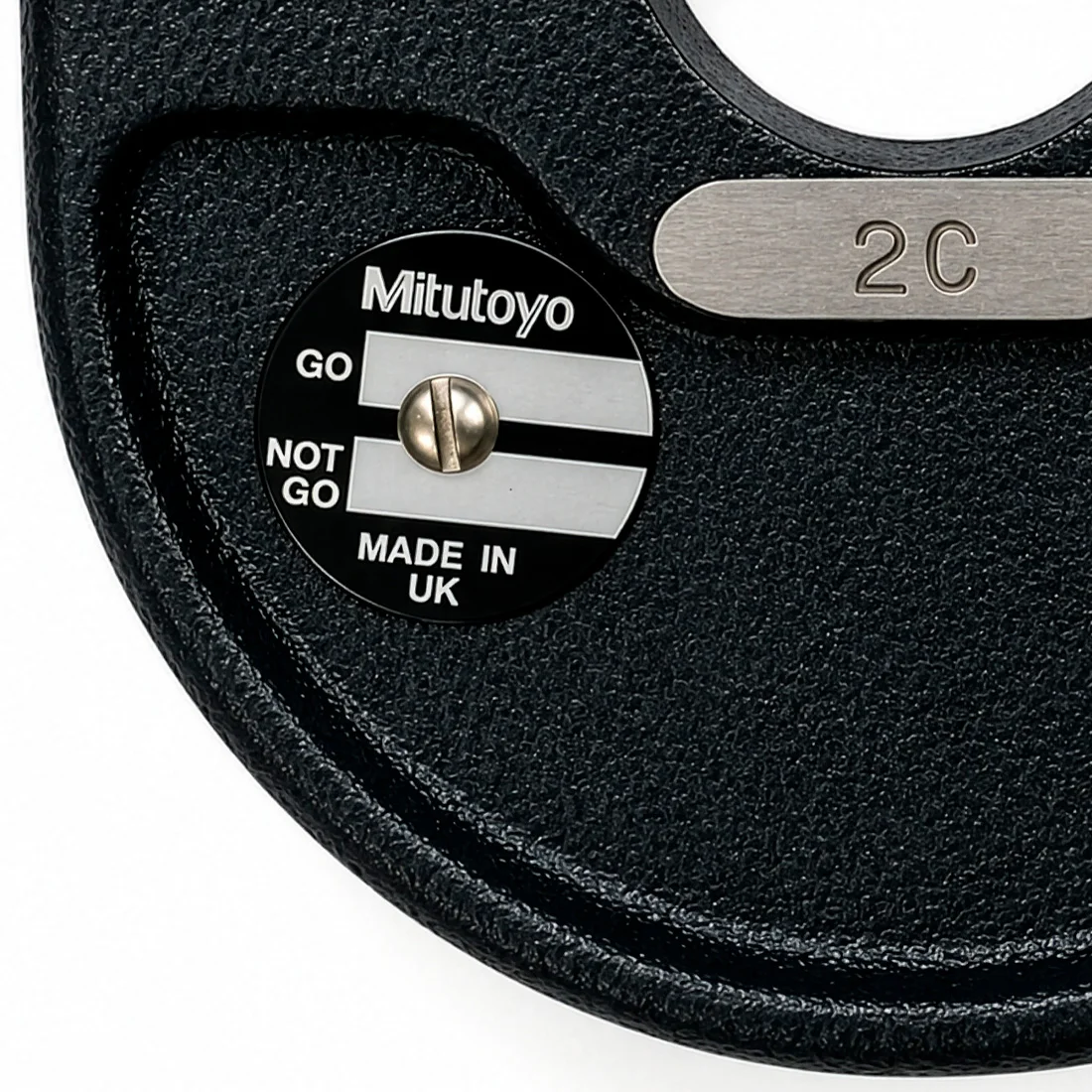

| Princípio de medição | Limite Passa / Não-Passa (GO / NO-GO) |
| Sistema de fixação e regulagem | Parafusos mecânicos com trava de segurança (calibração com blocos-padrão) |
| Construção estrutural | Corpo tipo ferradura em ferro fundido de alta rigidez mecânica |
| Procedência | Reino Unido (Sheffield / Yorkshire Precision Gauges) |
| Garantia do fabricante | 12 meses contra defeitos de fabricação |
Recursos e diferenciais
- Batentes dispostos em sequência para teste imediato de transposição
- Sistema de travamento mecânico firme para sustentação da calibração
- Superfícies de contato lapidadas com paralelismo rigoroso
- Geometria ergonômica que possibilita medição manual ou fixação em suporte de mesa
- Construção reforçada para ambientes industriais e chão de fábrica
Aplicações recomendadas
- Inspeção seriada de diâmetros externos em tornos convencionais e CNC
- Controle de acabamento dimensional em processos de retificação cilíndrica
- Classificação passa/não-passa em postos de montagem e controle estatístico (CEP)
- Inspeção de recebimento de peças usinadas, eixos, pinos e buchas cilíndricas
- Laboratórios de controle de qualidade e salas de metrologia industrial
Resumo
O Calibrador de Boca Ajustável Mitutoyo 969-602 combina exatidão metrológica com robustez mecânica para operações fabris contínuas. Ao simplificar o controle dimensional em uma checagem rápida passa/não-passa, padroniza as medições na faixa de 6 a 13 mm e eleva a confiabilidade de qualidade na usinagem.
Perguntas frequentes
1. Como é realizada a regulagem dos limites no modelo 969-602?
O procedimento utiliza blocos-padrão certificados correspondentes às dimensões máxima e mínima da peça a inspecionar. Com os blocos posicionados entre os batentes frontal e traseiro, aperta-se o parafuso de ajuste até o contato uniforme e aciona-se a trava de segurança.
2. Como funciona a lógica passa/não-passa deste instrumento?
O par de batentes frontal é regulado para o limite dimensional máximo ("passa"), devendo permitir a passagem suave da peça aprovada. O par traseiro é regulado para o limite mínimo ("não-passa"), retendo a peça. Se a peça passar pelo segundo par, está abaixo do limite permissível e deve ser reprovada.
3. Este calibrador utiliza relógio comparador?
Não. Trata-se de um calibrador mecânico de boca de limite fixo. A avaliação é puramente geométrica e funcional, eliminando a necessidade de relógios comparadores ou displays digitais na bancada.
